Key Takeaway
มาตรฐาน มอก. 11-2553 คือพื้นฐานสำคัญของระบบไฟฟ้าแรงต่ำในประเทศไทยที่กำหนดทั้งโครงสร้าง คุณสมบัติ และความปลอดภัยของสายไฟให้สอดคล้องกับมาตรฐานสากล การเลือกใช้สายไฟ มอก. 11-2553 ให้เหมาะกับลักษณะงาน เช่น งานภายในอาคาร งานภายนอก หรือการฝังดิน จะช่วยลดความเสี่ยงจากไฟฟ้าลัดวงจรและความเสียหายระยะยาว นอกจากนี้ การเข้าใจชนิดของสายไฟมาตรฐานใหม่ และมาตรฐานสีสายไฟฟ้าตาม มอก. 11-2553 ยังช่วยให้การติดตั้ง ตรวจสอบ และบำรุงรักษาทำได้ง่ายขึ้น เพิ่มความปลอดภัยและประสิทธิภาพของระบบไฟฟ้าในทุกโครงการ
ในงานระบบไฟฟ้า มาตรฐานของสายไฟถือเป็นหนึ่งในองค์ประกอบที่สำคัญที่สุด เพราะสายไฟไม่ได้เป็นเพียงตัวนำกระแสไฟฟ้าเท่านั้น แต่ยังเป็นอุปกรณ์ที่เกี่ยวข้องกับความปลอดภัยของอาคาร ระบบไฟฟ้า และผู้ใช้งานโดยตรง ดังนั้น การเลือกใช้สายไฟที่เป็นไปตามมาตรฐานจึงเป็นสิ่งที่ไม่ควรมองข้ามหนึ่งในมาตรฐานที่ถูกพูดถึงมากในวงการไฟฟ้าปัจจุบันคือ “มอก. 11-2553” ซึ่งเป็นมาตรฐานสายไฟฟ้าแรงต่ำที่ได้รับการปรับปรุงให้สอดคล้องกับมาตรฐานสากล และเป็นพื้นฐานสำคัญของมาตรฐานสายไฟฟ้าล่าสุดที่ใช้งานกันในประเทศไทย
มอก. 11-2553คืออะไร ใช้กับสายชนิดใด ?
สายไฟ มอก. 11-2553 คือ มาตรฐานที่กำหนดคุณสมบัติของสายไฟฟ้าหุ้มฉนวนพอลิไวนิลคลอไรด์ (PVC Insulated Cable) สำหรับแรงดันไฟฟ้าที่กำหนดไม่เกิน 450/750 โวลต์ ซึ่งเป็นสายไฟที่ใช้ในระบบไฟฟ้าแรงต่ำทั้งในอาคารที่อยู่อาศัยและงานอุตสาหกรรม

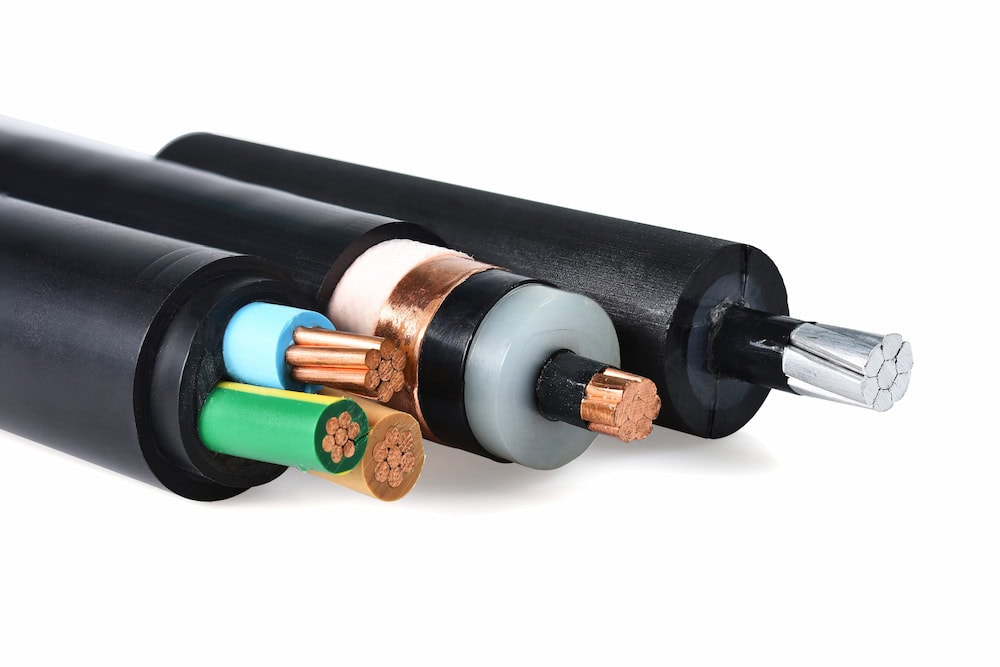

จุดประสงค์หลักในการปรับปรุงมาตรฐานสายไฟฟ้า มอก. 11-2553 ได้แก่
- ทำให้สอดคล้องกับมาตรฐานสากล เช่น IEC
- เพิ่มความปลอดภัยในการใช้งาน
- กำหนดโครงสร้างและคุณสมบัติของสายไฟให้ชัดเจนมากขึ้น
- รองรับการใช้งานที่หลากหลายทั้งในอาคารและงานอุตสาหกรรม
ทั้งนี้ สายไฟที่อยู่ภายใต้สายไฟมอก. 11-2553 มักเป็นสายไฟแรงต่ำที่ใช้ในงานระบบไฟฟ้าทั่วไป เช่น สาย THW (สายเดี่ยวเดินในท่อ) สาย VAF (สายแบนสำหรับอาคาร) หรือสาย NYY (สายมีเปลือกสำหรับงานภายนอกหรือฝังดิน)
มาตรฐาน มอก. 11–2553ครอบคลุมสายไฟชนิดใดบ้าง ?
หลายคนอาจมีคำถามว่ามาตรฐาน มอก. 11–2553 เป็นของสายชนิดใดบ้าง ต้องบอกว่ามาตรฐานนี้ถูกแบ่งออกเป็นหลายเล่มเพื่อรองรับแต่ละชนิดของสายไฟมาตรฐานใหม่อย่างชัดเจน ดังนี้
| มาตรฐาน | ชนิดของสายไฟมาตรฐานใหม่ | การใช้งานที่เหมาะสม |
| มอก. 11 เล่ม 3–2553 | สายไฟแกนเดี่ยว ไม่มีเปลือก (Single Core, Non-Sheathed Cable) เป็นสายที่มีเฉพาะตัวนำและฉนวน ไม่มีชั้นเปลือกป้องกันด้านนอก | ใช้เดินในท่อร้อยสาย หรือฝังในผนัง เหมาะกับงานติดตั้งภายในอาคาร เช่น สาย THW |
| มอก. 11 เล่ม 4–2553 | สายไฟแบน (Flat Cable) ภายในประกอบด้วยสายหลายแกนวางเรียงกันในแนวแบน มีฉนวนหุ้มแต่ไม่มีเปลือกแยกแต่ละแกน | ใช้เดินลอยบนผนังหรือตีกิ๊บ เหมาะกับบ้านพักอาศัย เช่น สาย VAF |
| มอก. 11 เล่ม 5–2553 | สายไฟสำหรับงานทั่วไป (General Purpose Cable) ครอบคลุมสายไฟที่ใช้ในงานไฟฟ้าทั่วไป ทั้งแบบแกนเดี่ยวและหลายแกน | ใช้ในงานติดตั้งระบบไฟฟ้าทั่วไปทั้งในบ้าน อาคาร และงานพาณิชย์ |
| มอก. 11 เล่ม 101–2559 | สายไฟมีเปลือก (Sheathed Cable) มีชั้นเปลือกหุ้มด้านนอก เพิ่มความทนทานต่อความชื้น แรงกระแทก และสภาพแวดล้อม | เหมาะสำหรับงานภายนอกอาคาร งานฝังดิน หรือพื้นที่ที่มีความชื้น เช่น สาย NYY |
การแบ่งเล่มลักษณะนี้จะช่วยให้ผู้ใช้งานสามารถเลือกสายไฟได้เหมาะสมกับลักษณะงาน ไม่ว่าจะเป็นงานเดินสายภายในท่อ งานติดตั้งภายในอาคาร งานภายนอกอาคารหรือฝังดิน ช่วยให้การติดตั้งระบบไฟฟ้ามีความปลอดภัย ได้มาตรฐาน และรองรับการใช้งานในระยะยาวได้อย่างมีประสิทธิภาพ
มอก. 11-2553กับแนวทางการใช้งานสายไฟให้ได้มาตรฐาน
มาตรฐานสายไฟ มอก. 11-2553 ไม่ได้เป็นเพียงข้อกำหนดด้านคุณสมบัติของสายไฟเท่านั้น แต่ยังสะท้อนถึงแนวทางการเลือกใช้งานและติดตั้งสายไฟให้เหมาะสมกับประเภทงาน เพื่อให้ระบบไฟฟ้ามีความปลอดภัยและทำงานได้อย่างมีประสิทธิภาพในระยะยาว
โครงสร้างสายไฟ
มอก. 11-2553 มีการกำหนดโครงสร้างของสายไฟไว้อย่างชัดเจน ทั้งในส่วนของตัวนำ ฉนวน และเปลือกหุ้ม เพื่อให้สายไฟสามารถรองรับการใช้งานได้ตามสภาพแวดล้อมจริง เช่น งานภายในอาคาร งานภายนอก หรือพื้นที่ที่มีความชื้น นอกจากนี้ การออกแบบโครงสร้างให้เป็นมาตรฐานเดียวกันยังช่วยให้สายไฟสามารถใช้งานร่วมกับอุปกรณ์ไฟฟ้าได้อย่างเหมาะสม ลดปัญหาความไม่เข้ากันของระบบในหน้างาน
วิธีการทดสอบ
มีการปรับปรุงวิธีการทดสอบ เช่น การทดสอบความทนแรงดัน การทดสอบความร้อน การทดสอบความทนทานของฉนวน เพื่อให้มั่นใจว่าสายไฟสามารถใช้งานได้อย่างปลอดภัย ลดความเสี่ยงจากปัญหาสายไฟเสื่อมสภาพเร็วหรือเกิดไฟฟ้าลัดวงจร
กติกาการติดตั้งสายไฟ
มีการกำหนดแนวทางการติดตั้งสายไฟให้เหมาะสม เช่น ห้ามใช้สายไม่มีเปลือกในรางเคเบิล หรือกำหนดขนาดสายขั้นต่ำสำหรับการติดตั้ง เพื่อช่วยยืดอายุการใช้งาน ลดความเสี่ยง และทำให้ระบบไฟฟ้าทำงานได้อย่างมีประสิทธิภาพมากยิ่งขึ้น
มาตรฐานสายไฟฟ้าใหม่ตาม มอก. 11-2553 มีสีอะไรบ้าง?

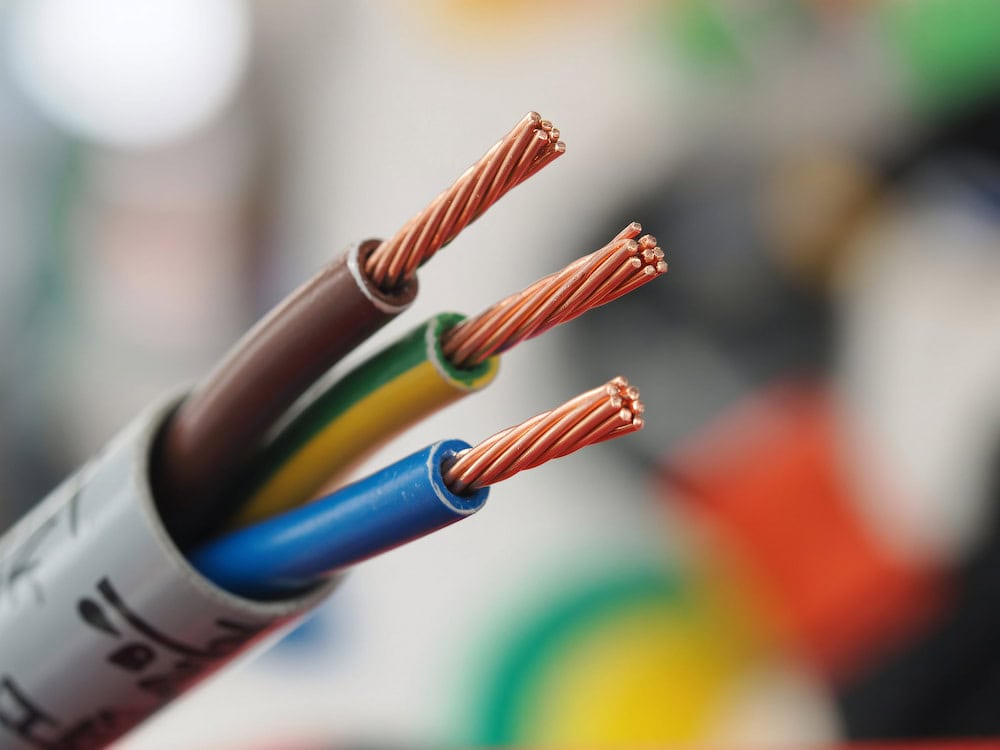

อีกหนึ่งเรื่องสำคัญของมาตรฐานสายไฟ มอก. 11-2553 คือ การกำหนดสีสายไฟเพื่อให้เข้าใจตรงกันและลดความผิดพลาด
หลักการกำหนดสีสายตาม มอก. 11-2553
- สายนิวทรัล (N) → สีฟ้า
- สายดิน (G/PE) → สีเขียวแถบเหลือง
- สายเฟส (L) → ใช้สีอื่นที่ไม่ซ้ำกับ N และ G
รูปแบบสีสำหรับสาย 1–5 แกน ตาม มอก.11-2553
- สาย 1 แกน → ไม่กำหนดสีตายตัว
- สาย 2 แกน → ฟ้า (N), น้ำตาล (L)
- สาย 3 แกน → เขียว/เหลือง (G), ฟ้า (N), น้ำตาล (L)
- สาย 4 แกน → เขียว/เหลือง (G), น้ำตาล, ดำ, เทา
- สาย 5 แกน → เขียว/เหลือง (G), ฟ้า (N), น้ำตาล, ดำ, เทา
มาตรฐานสีสายไฟฟ้าในระบบ 1 เฟส และ 3 เฟส
ระบบ 1 เฟส
- L = น้ำตาล
- N = ฟ้า
- G = เขียวแถบเหลือง
ระบบ 3 เฟส
- L1 = น้ำตาล
- L2 = ดำ
- L3 = เทา
- N = ฟ้า
- G = เขียวแถบเหลือง
ระบบสีใหม่นี้เข้ามาแทนระบบสีเดิม เช่น แดง เหลือง น้ำเงิน เพื่อให้สอดคล้องกับมาตรฐานสากล
เลือกสายไฟที่ได้มาตรฐาน มั่นใจทุกงานติดตั้งในระยะยาวกับ TETA INTERTRADE
การทำความเข้าใจมาตรฐานสายไฟ มอก. 11-2553 ไม่เพียงช่วยให้ช่างไฟ วิศวกร หรือผู้รับเหมาสามารถเลือกสายไฟได้ตรงตามลักษณะงานเท่านั้น แต่ยังช่วยลดความเสี่ยงจากการติดตั้งผิดประเภท ซึ่งอาจนำไปสู่ปัญหาความร้อนสะสม ไฟฟ้าลัดวงจร หรืออุบัติเหตุทางไฟฟ้าในระยะยาวได้
สำหรับผู้ประกอบการ ผู้รับเหมา หรือธุรกิจที่ต้องใช้อุปกรณ์ไฟฟ้าจำนวนมาก การเลือกซื้อสายไฟที่ได้มาตรฐานจากผู้จำหน่ายที่เชื่อถือได้จึงเป็นสิ่งสำคัญอย่างยิ่ง TETA INTERTRADE ผู้นำเข้าและจัดจำหน่ายอุปกรณ์ไฟฟ้าครบวงจร พร้อมให้บริการขายส่งสายไฟและอุปกรณ์ไฟฟ้าทั้งแรงสูงและแรงต่ำ ไม่ว่าจะเป็นสายไฟ ลูกถ้วย อุปกรณ์เซฟตี้ อุปกรณ์ระบบสายดิน และระบบสายล่อฟ้า เราคัดสรรสินค้าที่ได้มาตรฐานในราคาที่เหมาะสม เพื่อให้ทุกโครงการสามารถติดตั้งระบบไฟฟ้าได้อย่างปลอดภัย มีคุณภาพ และตอบโจทย์งานระบบในทุกระดับ
ติดต่อ TETA INTERTRADE วันนี้ เพื่อยกระดับความปลอดภัยและประสิทธิภาพของงานติดตั้งระบบไฟฟ้าในทุกโครงการของคุณ
- LINE : https://lin.ee/NaG9WJP
- โทรศัพท์ : 02-068-9690 หรือ 086-308-3741
ข้อมูลอ้างอิง :
- ข้อมูลใบอนุญาตมาตรฐานผลิตภัณฑ์อุตสาหกรรม. สืบค้นเมื่อวันที่ 23 มีนาคม 2569 จาก https://a.tisi.go.th/t/.
- สรุป มาตรฐานสีสายไฟล่าสุด 2569 ที่คนทำบ้านและช่างไฟต้องรู้ !. สืบค้นเมื่อวันที่ 23 มีนาคม 2569 จาก https://www.tetaintergroup.com/standard-electrical-wire-colors/.
คำถามที่พบบ่อยเกี่ยวกับมาตรฐานสายไฟ มอก. 11-2553 (FAQs)
Q : สายไฟที่ไม่มี มอก. 11-2553 ยังสามารถใช้งานได้หรือไม่ ?
A : โดยทั่วไปไม่แนะนำให้ใช้สายไฟที่ไม่มีมาตรฐาน มอก. 11-2553 โดยเฉพาะในงานติดตั้งถาวร เนื่องจากอาจไม่ผ่านการทดสอบด้านความปลอดภัย เช่น ความทนความร้อนหรือฉนวนไฟฟ้า ซึ่งเพิ่มความเสี่ยงต่อไฟฟ้าลัดวงจรหรือไฟไหม้ในระยะยาว
Q : สามารถใช้สายไฟ มอก. 11-2553กับงานภายนอกอาคารได้หรือไม่ ?
A : สามารถใช้ได้ แต่ต้องเลือกชนิดสายให้เหมาะสม เช่น สายที่มีเปลือกหุ้ม (เช่น NYY) ที่ออกแบบมาเพื่อทนแดด ความชื้น และสภาพแวดล้อมภายนอก หากเลือกใช้สายไม่ตรงประเภท อาจทำให้อายุการใช้งานสั้นลงและเกิดความเสียหายได้ง่าย
Q : วิธีตรวจสอบว่าสายไฟเป็นไปตามมาตรฐาน มอก. 11-2553ทำอย่างไร ?
A : สามารถตรวจสอบได้จากตัวสายไฟโดยตรง ซึ่งจะต้องมีการพิมพ์รายละเอียดบนสาย เช่น รหัสมาตรฐาน มอก. ขนาดสาย แรงดันไฟฟ้า และชื่อผู้ผลิตอย่างชัดเจน รวมถึงควรเลือกซื้อจากผู้จำหน่ายที่เชื่อถือได้ เพื่อให้มั่นใจว่าเป็นสายไฟที่ได้มาตรฐานจริง
