ลูกถ้วยไฟฟ้า (INSULATOR)

เคยสังเกตกันไหมว่าบริเวณเสาไฟฟ้า นอกจากจะมีเสาและสายไฟฟ้าแล้ว ยังมีอุปกรณ์ที่มีลักษณะคล้ายท่อสีน้ำตาลเข้มซึ่งเรียกกันว่าลูกถ้วยไฟฟ้า แล้วลูกถ้วยไฟฟ้าคืออะไร ทำหน้าที่อะไร และชนิดลูกถ้วยไฟฟ้ามีกี่ประเภท วันนี้ TETA INTERTRADE จะพามารู้จักกัน

ลูกถ้วยไฟฟ้า คืออะไร

ลูกถ้วยไฟฟ้า คือ อุปกรณ์รองรับการเชื่อมต่อและจับยึดสายไฟและอุปกรณ์ต่าง ๆ ให้มั่นคง มีความสำคัญมากต่อระบบไฟฟ้าที่อยู่เหนือระดับพื้นดิน เพราะการติดตั้งลูกถ้วยไฟฟ้าเอาไว้ควบคู่กับสายไฟ จะทำให้ระบบไฟฟ้ายังมีการจ่ายพลังงานไฟฟ้าไปตามสายเหนือดิน ไม่ว่าจะเป็น สายส่งแรงสูง หรือ สายระบบจำหน่าย นอกจากนี้ลูกถ้วยไฟฟ้ายังมีคุณสมบัติความเป็นฉนวน ทำให้ป้องกันกระแสไฟฟ้ารั่วลงดินหรือลัดวงจรลงดินอีกด้วย

ทำไมต้องใช้ลูกถ้วยไฟฟ้า

เนื่องจากสายไฟฟ้าแรงสูงมีระยะอันตรายที่ไฟฟ้าจะกระโดดข้ามได้ จึงต้องใช้ลูกถ้วยไฟฟ้าซึ่งเป็นฉนวนไฟฟ้าทำหน้าที่จับยึดสายไฟฟ้าให้อยู่ห่างกันอย่างมั่นคง ไม่แกว่ง หรือเคลื่อนไหวเข้าใกล้กันจนทำให้เกิดสปาร์กหรือเบรกดาวน์ และเกิดลัดวงจรระหว่างตัวนำที่มีศักย์ไฟฟ้าต่างกัน รวมทั้งช่วยป้องกันกระแสไฟฟ้าไหลรั่วลงดินหรือลัดวงจรลงดิน

ลูกถ้วยไฟฟ้ามีกี่ประเภท

ลูกถ้วยไฟฟ้ามีอยู่ด้วยกัน 6 ประเภทหลัก ๆ ได้แก่

1. ลูกถ้วยสำหรับสายยึดโยง (Strain Insulator)

เป็นลูกถ้วยไฟฟ้าที่นิยมนำมาใช้กับสายไฟในระบบจำหน่ายกระแสไฟฟ้าแรงดัน 22-23 KV ทำหน้าที่รับแรงดึงของสายไฟฟ้าที่มีต่อเสาไฟฟ้า เพื่อให้เสาอยู่ในสภาพที่สมดุล ดังนั้นลูกถ้วยไฟฟ้าสำหรับสายยึดโยง จึงต้องมีคุณสมบัติเป็นฉนวนที่ดีรวมทั้งทนแรงดึงหรือแรงกดได้สูงด้วย

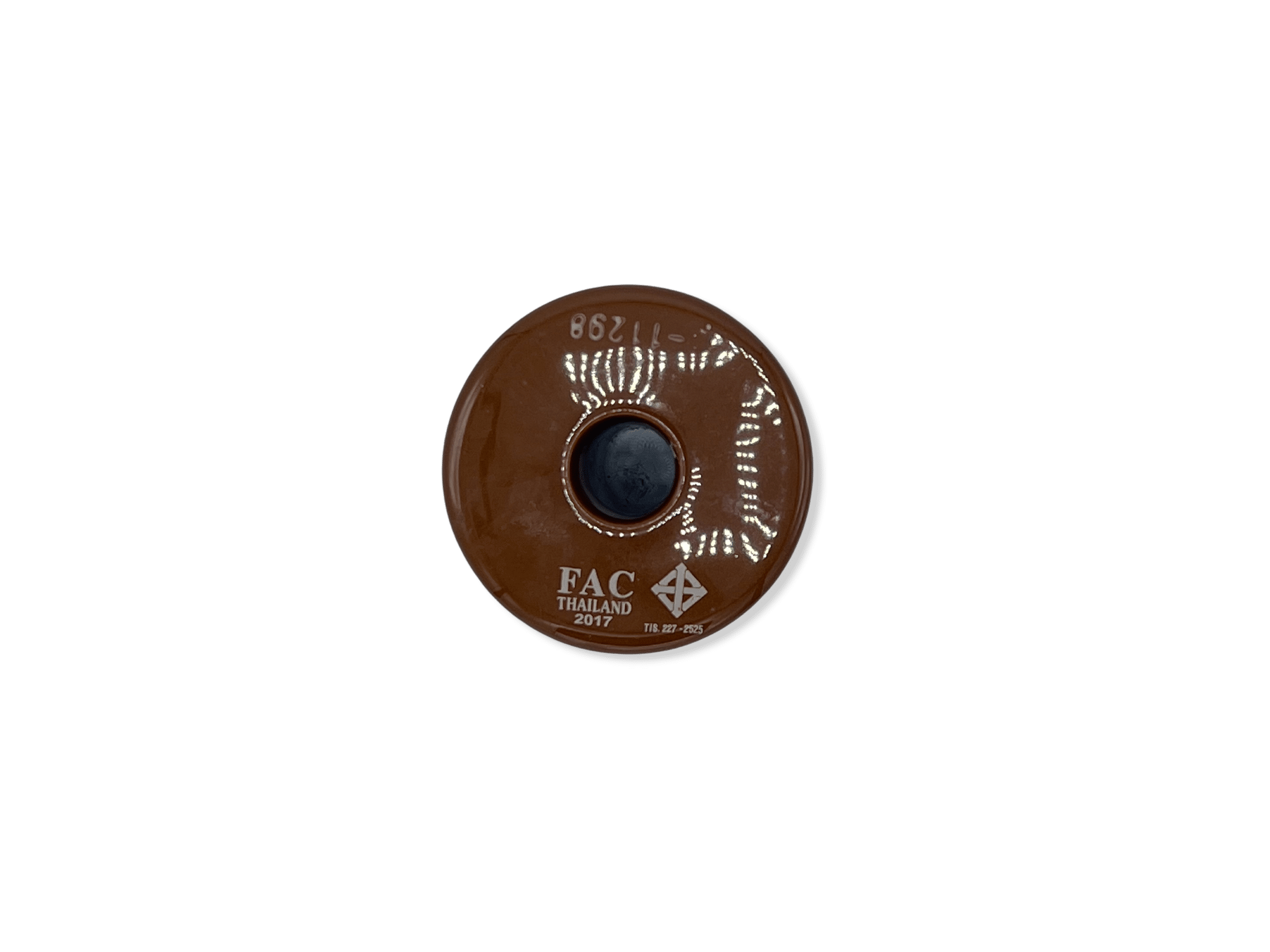

2. ลูกถ้วยลูกรอก (Spool Insulator)

ลูกถ้วยลูกรอก หรือลูกถ้วยแบบล้อ เป็นลูกถ้วยที่นิยมนำมาใช้กับสายไฟในระบบจำหน่ายแรงดันต่ำ สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอน ขึ้นอยู่กับสภาพของพื้นที่ที่ทำการติดตั้ง

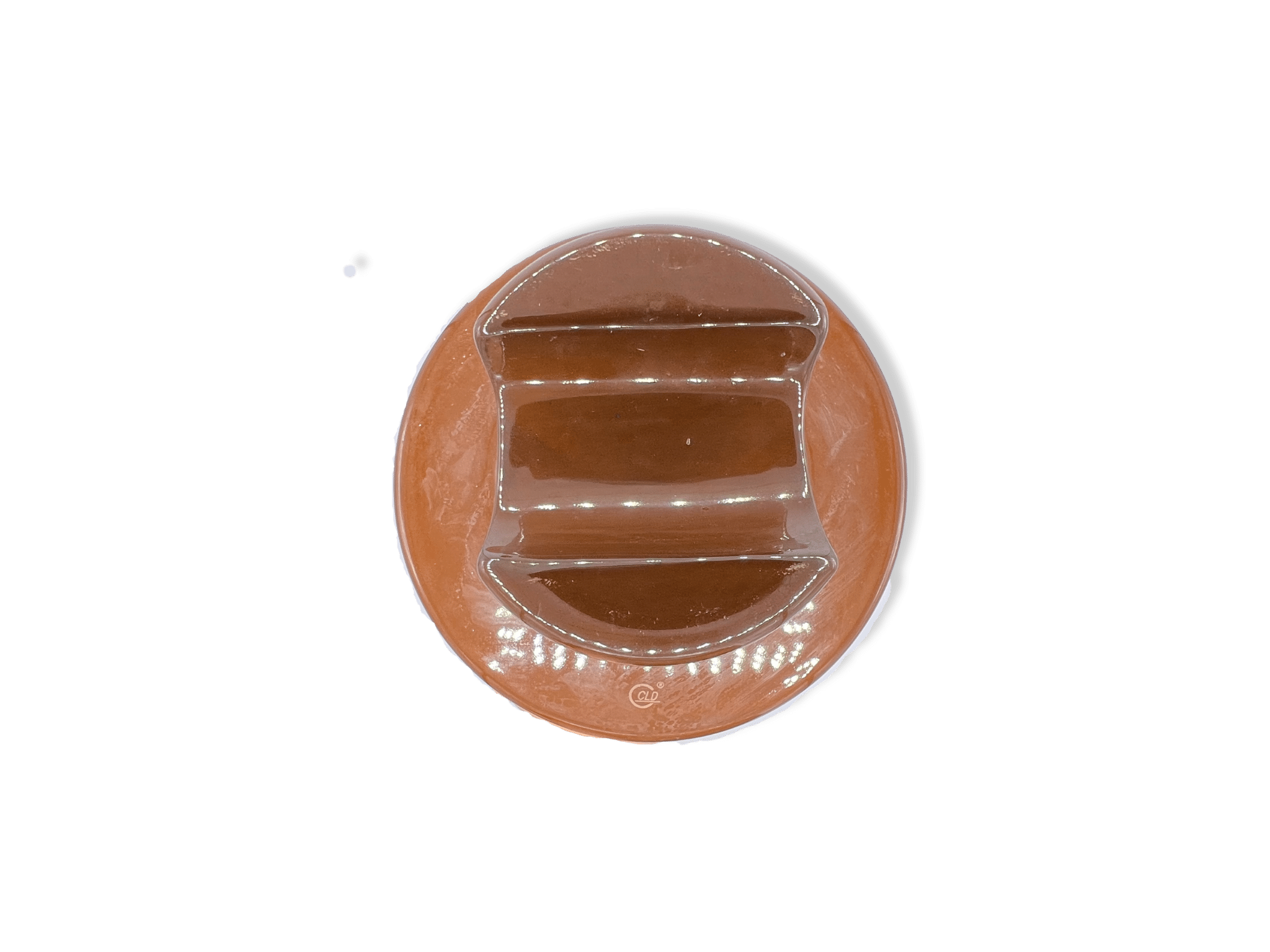

3. ลูกถ้วยก้านตรง (Pin Insulator)

เป็นลูกถ้วยไฟฟ้าที่ได้รับความนิยมมากที่สุด เพราะเหมาะกับสภาพอากาศประเทศไทย สามารถใช้กับไฟฟ้าที่มีแรงดันสูงได้ โดยใช้ยึดสายไฟแรงสูงแบบตรึงอยู่กับที่ การไฟฟ้าส่วนภูมิภาคใช้งานขนาดลูกถ้วยไฟฟ้าอยู่ที่ 22 และ 33 KV ตามมาตรฐาน EEI-NEMA ของสหรัฐอเมริกา ซึ่งลูกถ้วยไฟฟ้าแรงสูงนี้จะต้องเคลือบสารกึ่งตัวนำ (Semi-conductor) ไว้ที่บริเวณรองรับสายไฟที่อยู่ด้านบนของลูกถ้วย เพื่อป้องกันไม่ให้ให้เกิดคลื่นวิทยุไปรบกวนระบบสื่อสารที่อยู่ใกล้เคียง

4. ลูกถ้วยไลน์โพสท์ (Line Post Insulator)

ลูกถ้วยไลน์โพสท์ หรือลูกถ้วยแบบแท่ง เป็นลูกถ้วยไฟฟ้าแรงสูงที่มีลักษณะคล้ายลูกถ้วยก้านตรงธรรมดาแต่มีคอตันยาว ทำให้ไม่เกิดการเจาะทะลุ ส่วนยอดบนมีบ่ารับสายเป็นพอร์ชเลน ใช้สำหรับรองรับพาดสายไฟฟ้าในระบบจำหน่ายกระแสไฟฟ้าแรงดัน 22 – 33 KV

5. ลูกถ้วยแขวน (Suspension Insulator)

ลูกถ้วยแขวน เป็นลูกถ้วยไฟฟ้าแรงสูงที่ใช้ยึดจับสายไฟฟ้าในระบบจำหน่ายและระบบส่งกระแสไฟฟ้าแรงดัน 22-115 KV ด้านบนของลูกถ้วยมีลักษณะคล้ายจาน ส่วนด้านล่างจะมีข้อต่อที่เป็นห่วงโลหะเอาไว้สำหรับเกี่ยวยึดกันเป็นชั้น ๆ โดยการไฟฟ้าส่วนภูมิภาคใช้ลูกถ้วยไฟฟ้าแขวน 2 ขนาดด้วยกัน คือ เส้นผ่าศูนย์กลาง 6 และ 10 นิ้ว ข้อดีของลูกถ้วยประเภทนี้ ก็คือ หากอุปกรณ์ภายในลูกถ้วยเกิดการชำรุดขึ้นมา เราสามารถถอดเปลี่ยนเฉพาะตัวที่ชำรุดได้

6. ลูกถ้วยโพสท์ไทพ์ (Post Type Insulator)

ลูกถ้วยโพสท์ไทพ์นิยมใช้ที่ภาคใต้ สามารถติดตั้งลูกถ้วยแบบแนวนอนหรือแนวตั้งก็ได้ แต่ส่วนใหญ่ติดตั้งในแนวนอนและสลับด้านซ้าย-ขวาของเสา โดยมี Clamp ที่ด้านปลายลูกถ้วย เป็นตัวยึดสายไฟ

จำนวนลูกถ้วยไฟฟ้า แตกต่างกันอย่างไร ทำไมบางลูกถึงไม่เท่ากัน

จำนวนลูกถ้วยไฟฟ้าที่ใช้ในแต่ละจุดจะแตกต่างกันตามระดับแรงดันไฟฟ้าและการใช้งาน โดยระบบไฟฟ้าแรงดันสูงจะต้องใช้ลูกถ้วยจำนวนมากกว่าเพื่อเพิ่มระยะห่างและความเป็นฉนวน เช่น ระบบ 115 KV อาจใช้ลูกถ้วยแขวน 7-8 ลูก ในขณะที่ระบบ 22-33 KV ใช้เพียง 2-3 ลูก ทั้งนี้เพื่อให้เกิดความปลอดภัยและประสิทธิภาพสูงสุดในการจ่ายกระแสไฟฟ้า
