การอัปเดตมาตรฐานสีสายไฟล่าสุด หรือ มอก. 11-2553 เป็นพื้นฐานของการสร้างความปลอดภัยและลดอุบัติเหตุในงานระบบไฟฟ้า โดยมาตรฐานสีสายไฟ 3 เส้น สำหรับไฟ 1 เฟส กำหนดให้ใช้สีน้ำตาล สีฟ้า และสีเขียวแถบเหลือง ส่วนอาคารขนาดใหญ่ที่ใช้มาตรฐานสีสายไฟ 3 เฟส จะแบ่งเป็นสีน้ำตาล ดำ และเทา นอกจากการใช้สีให้ถูกต้องแล้ว การเลือกใช้วัสดุให้เหมาะสมกับหน้างานก็ส่งผลต่อความคงทนเช่นกัน ซึ่งควรเลือกสายไฟทองแดงสำหรับงานเดินสายภายในอาคารที่ต้องการความเสถียร และใช้สายไฟอะลูมิเนียมสำหรับงานพาดสายเมนภายนอก เพื่อช่วยประหยัดต้นทุนและลดน้ำหนักโครงสร้าง ทั้งนี้ ต้องเลือกใช้สายไฟที่ผ่านการรับรองมาตรฐาน มอก. เพื่อความปลอดภัยสูงสุดของทุกโครงการ
การเดินระบบไฟฟ้าที่ปลอดภัย เริ่มต้นจากการรู้จักมาตรฐานสีสายไฟที่ถูกต้อง ในปัจจุบันประเทศไทยได้ปรับเปลี่ยนมาใช้มาตรฐานใหม่ มอก. 11-2553 โดยยกเลิกมาตรฐานเดิม มอก. 11-2531 อย่างเต็มรูปแบบ เพื่อให้สอดคล้องกับ International Electrotechnical Commission (IEC) ซึ่งเป็นมาตรฐานสากลที่หลายประเทศยึดถือ โดยอ้างอิงรหัสสีตามมาตรฐาน IEC 60446 สำหรับการระบุสีสายไฟ และ IEC 60227 สำหรับคุณสมบัติสายไฟ การปรับเปลี่ยนในครั้งนี้ไม่ใช่แค่เรื่องของความสวยงามหรือความเป็นระเบียบเรียบร้อยเท่านั้น แต่คือเรื่องของความปลอดภัยขั้นสูงสุดในชีวิตและทรัพย์สิน
หากคุณเป็นช่างไฟ ผู้รับเหมา หรือแม้แต่เจ้าของบ้าน การอัปเดตความรู้นี้จะช่วยป้องกันอันตรายจากการต่อสายผิดสลับเส้น ซึ่งอาจนำไปสู่เหตุการณ์ไฟฟ้าลัดวงจรหรือไฟดูดได้ ดังนั้น การเจาะลึกและทำความเข้าใจมาตรฐานสีสายไฟทุกระบบจึงเป็นข้อมูลสำคัญที่ทุกคนควรรู้
ทำไมเราต้องให้ความสำคัญกับมาตรฐานสีสายไฟล่าสุด ?
หลายคนอาจสงสัยว่าทำไมสายไฟต้องมีหลายสี และทำไมถึงต้องมีการอัปเดตมาตรฐานใหม่ การทำความเข้าใจเหตุผลเบื้องหลังจะช่วยให้เห็นภาพรวมของความปลอดภัยในงานระบบไฟฟ้าได้ชัดเจนยิ่งขึ้น
- ลดอุบัติเหตุและอันตรายถึงชีวิต : การใช้สีสายไฟที่ถูกต้องตามมาตรฐาน ช่วยป้องกันการสับสนระหว่างสายเส้นที่มีไฟ (L – Line) และเส้นที่ไม่มีไฟ (N – Neutral) หากช่างไฟเข้าใจสีตรงกัน โอกาสที่จะเกิดการช็อตหรือไฟดูดระหว่างปฏิบัติงานจะลดลงแทบเป็นศูนย์
- อ้างอิงรหัสสีสากล (IEC 60446) : การเปลี่ยนมาใช้สายไฟสีตามมาตรฐาน IEC ช่วยให้งานติดตั้งระบบไฟฟ้าในประเทศไทยทำได้อย่างคล่องตัวยิ่งขึ้น ทั้งยังรองรับการเชื่อมต่อกับเครื่องใช้ไฟฟ้า เครื่องจักร และอุปกรณ์นำเข้าจากต่างประเทศได้ง่ายขึ้น โดยไม่ต้องกังวลเรื่องการแปลงรหัสสี วิศวกรและช่างไฟทั่วโลกสามารถทำงานร่วมกันได้อย่างเข้าใจ
- ซ่อมบำรุงสะดวกและรวดเร็ว : ในอนาคตเมื่อระบบไฟฟ้ามีปัญหา ช่างไฟคนต่อไปสามารถเข้ามาตรวจสอบ ซ่อมแซม หรือทำงานดัดแปลงต่อเติมได้อย่างปลอดภัยทันที โดยไม่ต้องใช้เครื่องมือวัดไล่สายใหม่ทั้งหมด หรือคาดเดาให้เสี่ยงอันตราย
- เพิ่มความน่าเชื่อถือให้โครงการ : งานติดตั้งระบบไฟฟ้าที่เลือกใช้สีถูกต้องตามกฎหมายและได้มาตรฐาน มอก. ล่าสุด จะช่วยเพิ่มความมั่นใจให้กับเจ้าของโครงการ บ้านจัดสรร หรือโรงงานอุตสาหกรรม ว่าระบบทั้งหมดได้มาตรฐานและผ่านการตรวจรับงานอย่างไร้ปัญหา
อัปเดต ! มาตรฐานสีสายไฟ 3 เส้น (ระบบไฟฟ้า 1 เฟส)
ระบบไฟฟ้า 1 เฟส คือระบบไฟฟ้าขนาด 220V ที่เราใช้งานกันตามบ้านเรือน คอนโดมิเนียม หรืออาคารพาณิชย์ขนาดเล็กทั่วไป โดยปกติการเดินสายไฟที่ถูกต้องตามกฎหมายความปลอดภัยจะต้องประกอบไปด้วยมาตรฐานสีสายไฟ 3 เส้นหลัก ๆ ดังนี้
| ประเภทสายไฟในระบบ 1 เฟส | มาตรฐานใหม่ (มอก. 11-2553) | มาตรฐานเก่า |
|---|---|---|
| สายไฟเส้น L (สายเส้นที่มีไฟ) | สีน้ำตาล | สีดำ |
| สายไฟเส้น N (สายนิวทรัล) | สีฟ้า | สีเทา หรือ สีขาว |
| สายไฟเส้น G (สายดิน) | สีเขียวแถบเหลือง | สีเขียว |
ในระบบ 1 เฟส สายไฟที่นิยมใช้เดินตามบ้านคือสาย VAF หรือ NYY ซึ่งสายไฟรุ่นใหม่ที่ผลิตออกมา แกนในจะถูกทำสีน้ำตาล ฟ้า และเขียวแถบเหลืองมาให้ตรงตามมาตรฐาน มอก. 11-2553 เรียบร้อยแล้ว หากพบสาย VAF ที่แกนในเป็นสีดำและเทา แสดงว่าเป็นระบบเก่าที่ต้องใช้ความระมัดระวังในการต่อวงจร
อัปเดตมาตรฐานสีสายไฟ 3 เฟส (สำหรับโรงงานและอาคารขนาดใหญ่)
สำหรับโรงงานอุตสาหกรรม โกดังสินค้า หรืออาคารพาณิชย์ขนาดใหญ่ที่มีการใช้เครื่องจักรหนักและระบบปรับอากาศขนาดใหญ่ จะใช้ระบบไฟฟ้าแบบ 3 เฟส 4 สาย (380V) และเมื่อรวมกับสายดินอีก 1 เส้น จะกลายเป็นระบบ 5 สาย เพื่อรองรับโหลดการใช้พลังงานไฟฟ้าที่สูงขึ้นมาก โดยมาตรฐานสีสายไฟ 3 เฟสล่าสุด กำหนดให้ใช้สีเพื่อแยกเฟสอย่างชัดเจน เพื่อป้องกันการนำเฟสมาชนกันซึ่งจะทำให้เกิดการระเบิดหรือไฟฟ้าลัดวงจรอย่างรุนแรงได้ ดังตารางนี้

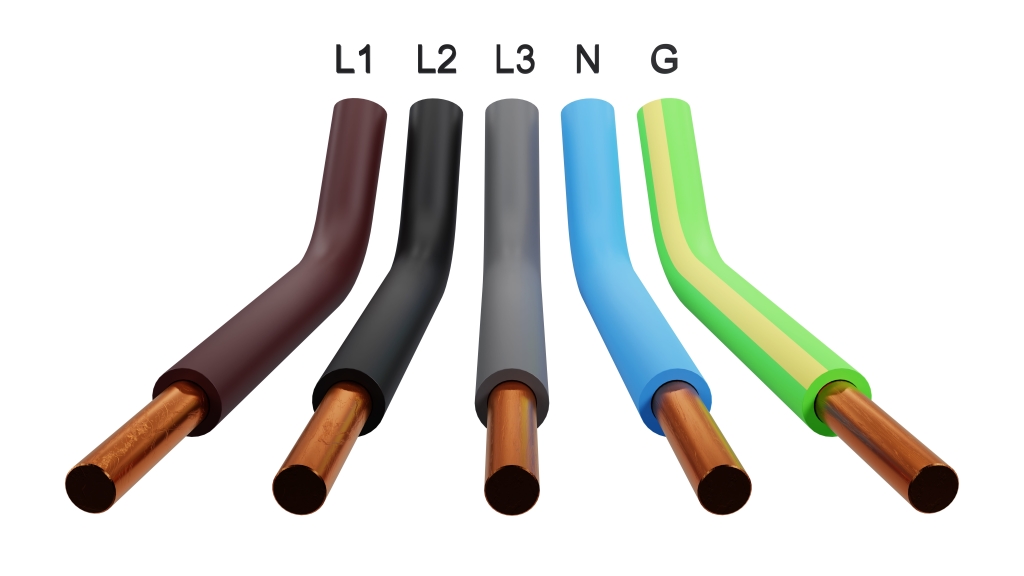

| ประเภทสายไฟในระบบ 3 เฟส | สัญลักษณ์เรียกเฟสเดิม | มาตรฐานใหม่ (มอก. 11-2553) | มาตรฐานเก่า |
|---|---|---|---|
| สายไฟเฟส 1 (L1) | เฟส R | สีน้ำตาล | สีดำ |
| สายไฟเฟส 2 (L2) | เฟส S | สีดำ | สีแดง |
| สายไฟเฟส 3 (L3) | เฟส T | สีเทา | สีน้ำเงิน |
| สายนิวทรัล (N) | – | สีฟ้า | สีเทา หรือ สีขาว |
| สายดิน (G) | – | สีเขียวแถบเหลือง | สีเขียว |
การจำแนกสีในระบบ 3 เฟสมีความสำคัญอย่างยิ่ง โดยเฉพาะในงานควบคุมมอเตอร์ไฟฟ้า หากต่อสลับเฟสกันอาจทำให้มอเตอร์หมุนกลับทาง ส่งผลเสียต่อเครื่องจักรและกระบวนการผลิตได้ การยึดหลักสี น้ำตาล ดำ เทา ในแต่ละสายเฟส เพื่อใช้ในโรงงานหรืออาคารขนาดใหญ่ จึงเป็นสิ่งที่ช่างไฟต้องให้ความสำคัญอย่างยิ่ง
มาตรฐานสีสำหรับสายไฟ DC (Solar Cell & Battery)
นอกเหนือจากระบบไฟฟ้ากระแสสลับ (AC) แล้ว ในปัจจุบันที่พลังงานสะอาดกำลังได้รับความนิยมอย่างแพร่หลาย การติดตั้งระบบโซลาร์เซลล์และระบบแบตเตอรี่สำรองไฟ ยังจะต้องทำงานร่วมกับระบบไฟฟ้ากระแสตรง (DC) ซึ่งมีมาตรฐานการใช้สีสายไฟที่แตกต่างออกไป และต้องมีความระมัดระวังขั้นสูงสุด ดังนี้
- ขั้วบวก (+ / Positive): กำหนดให้ใช้สายไฟ สีแดง
- ขั้วลบ (- / Negative): กำหนดให้ใช้สายไฟ สีดำ
การเดินระบบโซลาร์เซลล์มักต้องเผชิญกับสภาพอากาศภายนอก จึงควรเลือกสายไฟประเภท PV Cable ที่ออกแบบมาเพื่อทนทานต่อรังสี UV และความร้อนโดยเฉพาะ และต้องต่อขั้วสีให้ถูกต้องเพื่อป้องกันความเสียหายต่ออินเวอร์เตอร์และแผงโซลาร์เซลล์
เลือกสายไฟให้ถูกมาตรฐานต้องดูอะไรบ้าง ?
การรู้มาตรฐานสีสายไฟเป็นเพียงจุดเริ่มต้น แต่การเลือกสเปกของสายไฟให้เหมาะสมกับการนำไปใช้งานจริง เป็นสิ่งที่ชี้วัดความทนทานและความปลอดภัยในระยะยาว โดยมีปัจจัยหลักที่ต้องพิจารณาดังนี้
1. วัสดุตัวนำ
- สายไฟทองแดง : เช่น สาย VAF THW NYY ทองแดงมีคุณสมบัติเด่นคือเป็นตัวนำไฟฟ้าที่ดีเยี่ยม มีความต้านทานต่ำ นำกระแสไฟฟ้าได้มาก โค้งงอและดัดเข้ามุมได้ง่าย เหมาะอย่างยิ่งสำหรับงานเดินท่อร้อยสายในอาคาร งานฝังผนัง หรือการเดินสายเครื่องใช้ไฟฟ้าภายในบ้านที่ต้องการความเสถียรสูง
- สายไฟอะลูมิเนียม : เช่น สาย THW-A คุณสมบัติเด่นของอะลูมิเนียมคือ มีน้ำหนักเบากว่าทองแดงอย่างเห็นได้ชัด และมีราคาที่ประหยัดกว่ามาก จึงเป็นตัวเลือกอันดับหนึ่งสำหรับการเดินสายเมนพาดผ่านเสาไฟภายนอกอาคาร การดึงสายในระยะทางไกล ๆ จากมิเตอร์ของการไฟฟ้าเข้ามายังตัวบ้านก็สามารถทำได้ง่าย เนื่องจากน้ำหนักที่เบาช่วยลดภาระการรับน้ำหนักของเสาและโครงสร้างได้ดี
2. ขนาดหน้าตัด
การเลือกขนาดหน้าตัดสายไฟ ตารางมิลลิเมตร หรือ Sq.mm. ต้องคำนวณให้รองรับกระแสไฟฟ้า (Amp) ของโหลดหรือเครื่องใช้ไฟฟ้าทั้งหมดในวงจรนั้น ๆ เช่น สายไฟสำหรับหลอดไฟอาจใช้ขนาด 1.5 Sq.mm. แต่สายไฟสำหรับเครื่องทำน้ำอุ่นหรือแอร์ อาจต้องใช้ขนาด 4 Sq.mm. ถึง 6 Sq.mm. เพื่อป้องกันสายไฟร้อนจัดจนฉนวนละลาย
3. การรับรองมาตรฐาน
สิ่งสำคัญที่สุดคือการสังเกตที่เปลือกสายไฟ ต้องมีการพิมพ์เครื่องหมาย มอก. หรือมาตรฐาน IEC ระบุบนตัวสายอย่างชัดเจน พร้อมทั้งระบุขนาดหน้าตัด อุณหภูมิสูงสุดที่ทนได้ และแรงดันไฟฟ้าที่รองรับ เช่น 300 500V หรือ 450 750V เพื่อยืนยันว่าสายไฟม้วนนั้นผ่านการทดสอบคุณภาพจากโรงงานผู้ผลิตที่ได้มาตรฐาน
ข้อควรระวังวิธีต่อสายไฟมาตรฐานใหม่เข้ากับระบบเก่า
เมื่อต้องปรับปรุงบ้านเก่า ปัญหาหลักที่ช่างไฟพบคือระบบเดิมยังใช้มาตรฐานสีสายไฟแบบเก่า เช่น สาย L สีดำ หรือสาย N สีเทา ซึ่งอาจทำให้สับสนและเกิดอันตรายเมื่อต้องนำสายไฟมาตรฐานใหม่เข้าไปเชื่อมต่อ เพื่อความปลอดภัยสูงสุด แนะนำให้ปฏิบัติตามขั้นตอนดังนี้
- ตรวจสอบสถานะสายไฟเสมอ : ก่อนเริ่มงานให้ใช้เครื่องมือวัดไฟ เช่น เช็คแลมป์ หรือมัลติมิเตอร์ตรวจสอบให้แน่ชัดว่าสายเส้นใดคือสายที่มีไฟและไม่มีไฟ
- ทำสัญลักษณ์ด้วยเทปสีมาตรฐานใหม่ : เมื่อทราบสถานะสายแล้ว ให้นำเทปพันสายไฟสีตามมาตรฐานใหม่ พันมาร์คไว้ที่ปลายสายเดิม เช่น ใช้เทปสีน้ำตาล พันปลายสายสีดำเดิม เพื่อระบุชัดเจนว่าเป็นสาย Line
- ส่งต่องานอย่างปลอดภัย : การทำสัญลักษณ์ที่ถูกต้อง จะช่วยป้องกันความสับสน ลดความเสี่ยงไฟลัดวงจร และทำให้ช่างไฟคนอื่นเข้ามาซ่อมบำรุงในอนาคตได้ง่ายขึ้น
การปฏิบัติตามมาตรฐานสีสายไฟทั้งแบบ 3 เส้น และ 3 เฟส ถือเป็นกฎเหล็กด้านวิศวกรรมและความปลอดภัยที่ไม่ควรละเลย การใช้สีที่ถูกต้องจะช่วยลดอันตรายจากไฟดูด ป้องกันเหตุไฟฟ้าลัดวงจร และทำให้กระบวนการซ่อมบำรุงในอนาคตง่าย รวดเร็ว และเป็นระบบมากยิ่งขึ้น เพื่อความปลอดภัยสูงสุดในทุกโครงการ การเลือกใช้แหล่งขายส่งสายไฟคุณภาพสูงและได้มาตรฐาน มอก. จึงเป็นสิ่งสำคัญ ไม่ว่าจะเป็นสายไฟทองแดง ราคาผู้รับเหมา สำหรับงานติดตั้ง เดินระบบภายในบ้าน อาคาร หรือโรงงานอุตสาหกรรม รวมถึงสายไฟอะลูมิเนียม สำหรับงานดึงสายเมนภายนอกอาคาร
