เจาะลึกสายไฟหุ้มฉนวนแต่ละประเภท และวิธีเลือกใช้อย่างถูกต้อง

Key takeaways:

สายไฟหุ้มฉนวนทำหน้าที่สำคัญในการป้องกันไฟฟ้ารั่วและลัดวงจร การติดตั้งที่ปลอดภัยต้องเลือกประเภทสายให้เหมาะกับหน้างาน เช่น การเดินท่อในอาคารต้องใช้สาย THW เดินตีกิ๊บเกาะผนังใช้สาย VAF ส่วนงานภายนอกหรือฝังดินควรใช้สาย NYY หรือ CV ส่วนกฎเหล็กที่ห้ามละเลยคือ ห้ามนำสายอะลูมิเนียมมาเดินภายในบ้าน และต้องมีระบบสายดินร่วมกับเครื่องตัดไฟรั่ว RCD เสมอตามมาตรฐาน มอก. และ วสท. ทั้งนี้ เพื่อการควบคุมต้นทุนโครงการอย่างมีประสิทธิภาพ สามารถพิจารณาสั่งซื้อสายไฟ ราคาผู้รับเหมาที่ได้มาตรฐานครบทุกประเภทผ่านตัวแทนจำหน่ายที่เชื่อถือได้ เพื่อความปลอดภัยและความคุ้มค่าสูงสุด

ระบบไฟฟ้าเป็นโครงสร้างพื้นฐานที่สำคัญของอาคาร บ้านพักอาศัย และโรงงานอุตสาหกรรม แต่หากพูดถึงหนึ่งในองค์ประกอบหลักของระบบไฟฟ้าอย่างสายไฟหุ้มฉนวน จำเป็นจะต้องเลือกใช้ให้เหมาะกับลักษณะงาน เนื่องจากถูกออกแบบมาเพื่อเพิ่มความปลอดภัยในการส่งผ่านกระแสไฟฟ้า และช่วยลดความเสี่ยงจากปัญหาทางไฟฟ้า เช่น ไฟฟ้ารั่ว ไฟฟ้าลัดวงจร หรืออุบัติเหตุจากการสัมผัสกระแสไฟฟ้าโดยตรง

สายไฟฟ้าทุกประเภทจะมีตัวนำไฟฟ้าอยู่ภายใน ซึ่งโดยทั่วไปมักใช้ทองแดงหรืออะลูมิเนียม และจะถูกหุ้มด้วยวัสดุฉนวนที่ได้มาตรฐาน เพื่อควบคุมการไหลของกระแสไฟให้อยู่ภายในสายอย่างปลอดภัย การทำความเข้าใจว่าสายเคเบิลแต่ละชนิดคืออะไร มีกี่ประเภท และมีข้อควรระวังใดบ้าง จะช่วยให้สามารถเลือกนำไปใช้งานได้อย่างถูกต้องตามมาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.) และ มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (มาตรฐาน วสท.) ทั้งยังเป็นข้อมูลสำคัญที่ช่วยในการวางระบบไฟฟ้าได้อย่างถูกต้องและปลอดภัยสูงสุด

สายไฟหุ้มฉนวนคืออะไร ต่างจากสายไฟเปลือยอย่างไร ?

การทำความเข้าใจความแตกต่างระหว่างสายไฟทั้งสองประเภทนี้ เป็นพื้นฐานสำคัญในการเลือกใช้งาน ทั้งเพื่อให้เกิดความปลอดภัย และเหมาะกับลักษณะงาน

• สายไฟหุ้มฉนวน : คือสายไฟที่มีวัสดุฉนวน เช่น PVC หรือ XLPE หุ้มล้อมรอบตัวนำไฟฟ้า เพื่อป้องกันไม่ให้ผู้ใช้งานหรือสิ่งของสัมผัสกับกระแสไฟฟ้าโดยตรง และช่วยลดความเสี่ยงของการเกิดไฟฟ้าลัดวงจรเมื่อสายไฟสัมผัสกัน นิยมใช้ในอาคารและพื้นที่ที่มนุษย์เข้าถึงได้
• สายไฟเปลือย : คือสายไฟที่ไม่มีวัสดุใด ๆ ห่อหุ้ม ตัวนำไฟฟ้าจะถูกเปิดเผยโดยตรง มักใช้ในระบบสายส่งแรงสูงที่อยู่บนเสาไฟฟ้าสูง ๆ ซึ่งพ้นจากระยะที่มนุษย์จะสัมผัสได้ เพื่อการระบายความร้อนที่ดีและลดน้ำหนักของสายไฟ

นิยามคำว่าสายไฟหุ้มฉนวนแบบเข้าใจง่าย

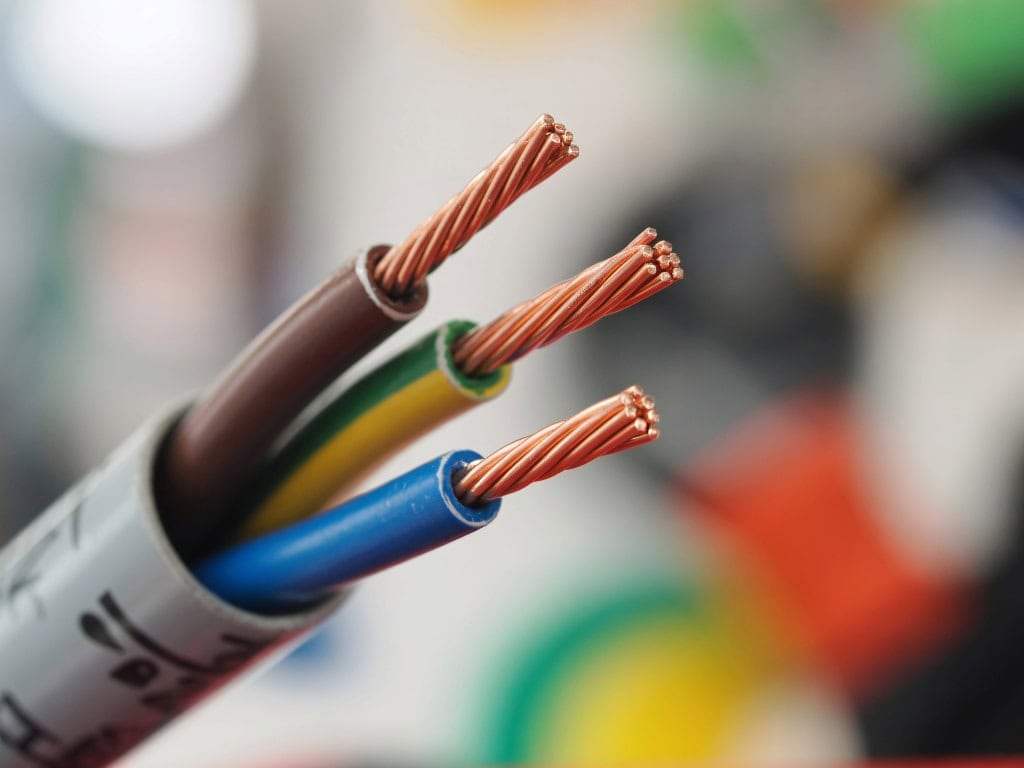

สายไฟหุ้มฉนวนประกอบด้วยโครงสร้างหลัก 3 ส่วน ได้แก่

1. ตัวนำไฟฟ้า : มักผลิตจากโลหะที่มีคุณสมบัตินำไฟฟ้าได้ดี เช่น ทองแดง มีคุณสมบัตินำไฟฟ้าได้ดีเยี่ยม ทั้งยังมีความยืดหยุ่นสูง หรืออะลูมิเนียม ที่มีน้ำหนักเบา และราคาประหยัดกว่า
2. ฉนวนไฟฟ้า : เป็นวัสดุที่ไม่นำกระแสไฟฟ้า ทำหน้าที่ห่อหุ้มตัวนำไว้ชั้นนอกสุด เช่น พลาสติก PVC หรือ XLPE ทำหน้าที่กักเก็บกระแสไฟฟ้าให้อยู่เฉพาะภายในตัวนำ และป้องกันไม่ให้กระแสไฟฟ้ารั่วไหลออกสู่ภายนอก
3. เปลือกหุ้มภายนอก : มีในสายไฟบางประเภท เป็นชั้นนอกสุดที่หุ้มทับฉนวนอีกชั้น ใช้เพื่อเพิ่มความแข็งแรงทางกล และป้องกันสภาพแวดล้อมภายนอก เช่น ความชื้น การเสียดสี แรงกระแทก หรือสารเคมี

ฉนวนของสายไฟฟ้าทำหน้าที่อะไร ?

ฉนวนไฟฟ้าเป็นองค์ประกอบสำคัญที่ช่วยให้สายไฟสามารถใช้งานได้อย่างปลอดภัย โดยมีหน้าที่หลักดังนี้

• ป้องกันไฟฟ้ารั่ว : ทำหน้าที่เป็นฉนวนกั้นไม่ให้กระแสไฟฟ้ารั่วไหลสู่ภายนอกหรือโครงสร้างอาคาร ช่วยลดความเสี่ยงอันตรายจากไฟดูด
• ป้องกันไฟฟ้าลัดวงจร : แยกตัวนำไฟฟ้าแต่ละเส้นออกจากกัน ป้องกันสายไฟช็อตหรือเกิดประกายไฟเมื่อต้องเดินสายรวมกันในท่อ
• เพิ่มความปลอดภัย : ป้องกันอันตรายจากการสัมผัสตัวนำไฟฟ้าโดยตรง ทำให้ผู้ใช้งานและช่างไฟฟ้าปฏิบัติงานได้อย่างปลอดภัย
• ปกป้องจากสภาพแวดล้อม : ช่วยป้องกันความชื้น ความร้อน สารเคมี และการเสียดสี ซึ่งช่วยยืดอายุการใช้งานของสายไฟและระบบไฟฟ้าโดยรวม

สายไฟหุ้มฉนวน มีกี่แบบ?

เราสามารถแบ่งประเภทของสายได้หลายรูปแบบ ขึ้นอยู่กับชนิดของวัสดุและคุณสมบัติการใช้งาน ดังนี้

1. แบ่งตามชนิดฉนวนหลักที่ใช้ในมาตรฐานไทย

• ฉนวน PVC : เป็นฉนวนที่ถูกใช้อย่างแพร่หลายที่สุดในระบบไฟฟ้าทั่วไป มีความยืดหยุ่น ทนต่อความชื้นได้ดี และมีต้นทุนการผลิตที่ไม่สูง สามารถทนความร้อนได้ประมาณ 70°C เหมาะกับการใช้งานในอุณหภูมิห้องปกติ
• ฉนวน XLPE : เป็นฉนวนที่ได้รับการพัฒนาให้มีความแข็งแรงทางกลสูง ทนความร้อนได้สูงสุดถึง 90°C และทนแรงดันไฟฟ้าได้สูงกว่า PVC มักใช้ในสายไฟเมนขนาดใหญ่หรือในโรงงานอุตสาหกรรม
• ฉนวน PE : มีคุณสมบัติเป็นฉนวนไฟฟ้าที่ดีเยี่ยม ทนต่อความชื้นได้สูงมาก แต่อาจทนความร้อนได้ไม่เท่า XLPE
• ฉนวนยาง : ออกแบบมาให้มีความยืดหยุ่นสูงและอ่อนตัวเป็นพิเศษ เหมาะกับงานที่สายไฟต้องมีการเคลื่อนไหวโค้งงอบ่อยครั้ง เช่น สายไฟสำหรับเครื่องจักรอุตสาหกรรม หรืออุปกรณ์ที่ต้องเคลื่อนย้าย

2. แบ่งตามคุณสมบัติพิเศษของฉนวน

• สายไฟทนความร้อน : ออกแบบมาสำหรับพื้นที่ที่มีอุณหภูมิสูงกว่าปกติ เช่น ภายในห้องเครื่องจักร ห้องอบ หรือบริเวณเตาหลอม
• สายไฟทนความชื้น : มีเปลือกหุ้มที่ป้องกันน้ำซึมผ่าน เหมาะกับการนำไปติดตั้งภายนอกอาคาร ฝังดิน หรือพื้นที่ใกล้แหล่งน้ำ
• สายไฟทนสารเคมี : มักใช้ในโรงงานอุตสาหกรรม เพื่อป้องกันไม่ให้ฉนวนเสื่อมสภาพจากการกัดกร่อนของกรด ด่าง หรือน้ำมัน
• สายไฟทนไฟ : ทนอุณหภูมิได้สูงมากและสามารถจ่ายกระแสไฟได้ต่อเนื่องระยะหนึ่งแม้ในขณะเกิดเพลิงไหม้ มักใช้ในระบบความปลอดภัยที่ห้ามตัดไฟ เช่น ระบบปั๊มน้ำดับเพลิง ระบบพัดลมอัดอากาศ หรือระบบแจ้งเหตุเพลิงไหม้
• สายไฟต้านทานการลามไฟ : วัสดุฉนวนถูกออกแบบให้ไฟไม่ลามไปตามความยาวของสายเคเบิลเมื่อเกิดเพลิงไหม้ ช่วยจำกัดขอบเขตความเสียหายไม่ให้ลุกลาม
• สายไฟควันน้อย ไร้สารฮาโลเจน : เมื่อสัมผัสกับเปลวไฟจะปล่อยควันออกมาน้อยมาก และไม่มีการปล่อยก๊าซพิษที่มีฤทธิ์กัดกร่อน ช่วยเพิ่มทัศนวิสัยและความปลอดภัยในการอพยพผู้คนออกจากอาคาร

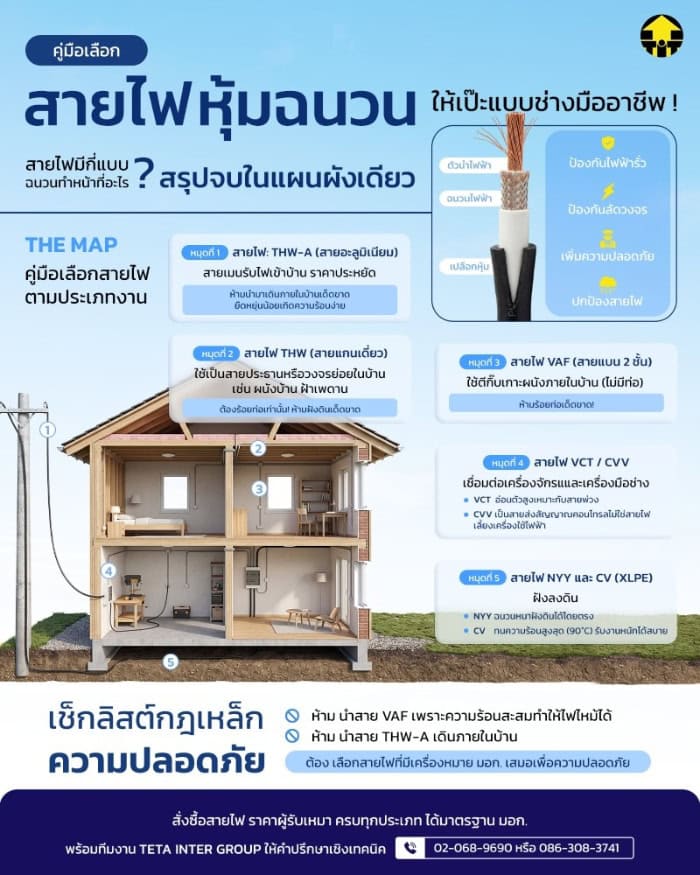

7 ประเภทสายไฟหุ้มฉนวนยอดนิยมในไทยใช้ต่างกันอย่างไร ?

เพื่อให้เห็นภาพที่ชัดเจนขึ้นและสามารถเลือกใช้งานได้อย่างถูกต้อง ขอสรุปประเภทของสายไฟที่นิยมใช้ในประเทศไทย โดยแบ่งตามลักษณะหน้างานดังนี้

1. สายไฟหุ้มฉนวนสำหรับงานในอาคาร

2. สายไฟหุ้มฉนวนสำหรับภายนอกและฝังดิน

แนวทางการเลือกสายไฟหุ้มฉนวนให้ปลอดภัยและเหมาะสม

การเลือกสายไฟไม่ควรดูเพียงแค่ราคาเท่านั้น แต่ต้องพิจารณาปัจจัยสำคัญหลายด้าน

1. พิกัดแรงดันไฟฟ้าและอุณหภูมิ : ต้องมีความสอดคล้องกับปริมาณกระแสไฟฟ้าที่ระบบต้องรองรับ เพื่อไม่ให้สายไฟเกิดความร้อนสะสมเกินกว่าที่ฉนวนจะรับได้
2. สภาพแวดล้อมการติดตั้ง : ควรเลือกประเภทสายไฟให้ตรงกับข้อกำหนดและสภาพแวดล้อม เช่น ใช้สาย NYY หรือ CV ที่เหมาะกับการฝังดิน ส่วนสาย THW จะเหมาะกับการเดินในท่อภายในอาคาร และสาย VAF สำหรับการเดินลอยตีกิ๊บเท่านั้น
3. มาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.) : สิ่งที่สำคัญที่สุดคือ ควรเลือกสายไฟที่ผ่านการรับรองมาตรฐาน มอก. เพื่อรับประกันความปลอดภัย ประสิทธิภาพการนำไฟฟ้า และอายุการใช้งานในระยะยาว

สายไฟหุ้มฉนวนเป็นองค์ประกอบสำคัญในการวางระบบไฟฟ้า การมีความรู้ความเข้าใจว่าสายไฟหุ้มฉนวน มีกี่แบบ การเลือกใช้วัสดุฉนวนที่ถูกต้อง และการเลือกประเภทของสายไฟที่เหมาะสมกับหน้างาน จะช่วยให้ระบบไฟฟ้าในอาคารหรือโครงการทำงานได้อย่างมีประสิทธิภาพสูงสุด และลดความเสี่ยงจากอุบัติเหตุทางไฟฟ้าได้อย่างเป็นรูปธรรม
