Key Takeaway
ระบบสายดินที่มีประสิทธิภาพและปลอดภัยนั้น ต้องเริ่มต้นจากการเลือกใช้มาตรฐานแท่งกราวด์ที่ถูกต้องตามข้อกำหนดของ วสท. และการไฟฟ้า โดยระบุให้มีความยาวขั้นต่ำ 2.40 เมตร และเส้นผ่านศูนย์กลาง 5/8 นิ้ว เพื่อรองรับกระแสไฟฟ้ารั่วไหลจากตู้ควบคุมผ่านสายกราวด์ลงสู่ชั้นดินได้อย่างรวดเร็ว นอกจากนี้การเลือกใช้วัสดุอย่างแท่งกราวด์เหล็กชุบทองแดง (Copper Bonded) ยังช่วยเพิ่มความแข็งแรงในการติดตั้ง เพราะทนทานต่อการกัดกร่อน ทำให้สามารถบริหารจัดการต้นทุนโครงการอุตสาหกรรมได้อย่างคุ้มค่าในระยะยาว
ในงานติดตั้งระบบไฟฟ้าอุตสาหกรรมและอาคารพาณิชย์ “ระบบสายดิน” (Grounding System) คือหัวใจสำคัญของความปลอดภัยที่มองไม่เห็น การเลือกใช้มาตรฐานแท่งกราวด์ที่ถูกต้องไม่ใช่แค่เรื่องของวัสดุ แต่คือการป้องกันความสูญเสียจากไฟกระชากและไฟฟ้าลัดวงจร บทความนี้จะมาเจาะลึกเกณฑ์การเลือกแท่งกราวด์ตามมาตรฐาน วสท. และการไฟฟ้า เพื่อให้งานโครงการของคุณผ่านการตรวจสอบและใช้งานได้ยั่งยืนในระยะยาว

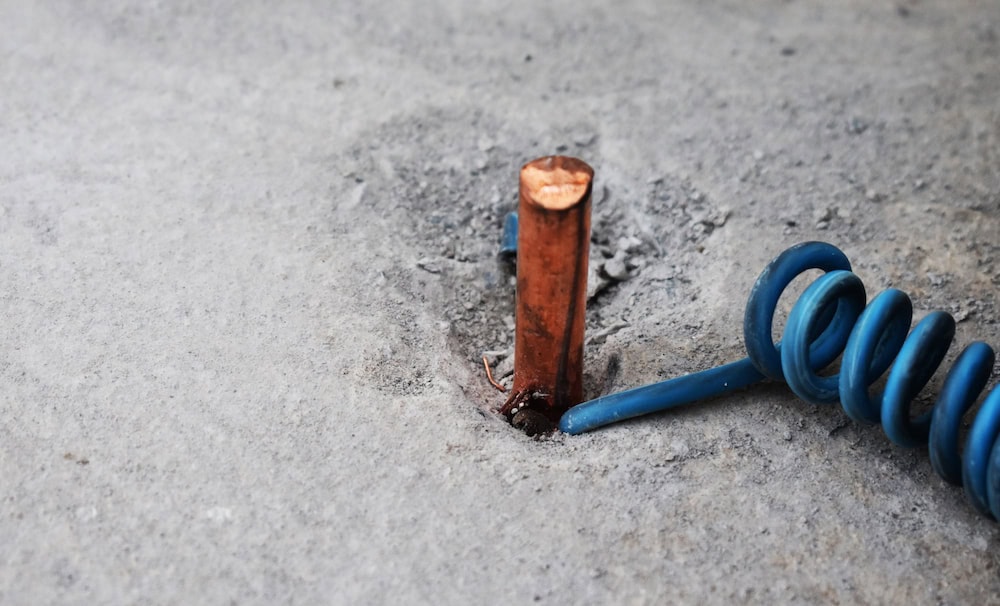

มาตรฐานแท่งกราวด์ตามเกณฑ์การไฟฟ้า (MEA/PEA) และ วสท.
ระบบสายดินที่มีประสิทธิภาพและมีความเสถียร เริ่มต้นจากการใช้อุปกรณ์ที่ได้มาตรฐานระดับสากล สำหรับในประเทศไทยการติดตั้งระบบไฟฟ้าในสถานประกอบการและอาคารพาณิชย์ จะต้องอ้างอิงตามข้อกำหนดของ วสท. รวมถึงข้อบังคับของการไฟฟ้าอย่างเคร่งครัด โดยเฉพาะมาตรฐานแท่งกราวด์ที่นำมาใช้งานติดตั้งจะต้องมีความปลอดภัยสูงสุด
มาตรฐานวัสดุและขนาดที่กฎหมายกำหนด
เพื่อให้ได้วัสดุที่ตรงตามมาตรฐานแท่งกราวด์ที่การไฟฟ้ากำหนด และสามารถใช้งานได้อย่างสมบูรณ์ ควรพิจารณาเลือกใช้ตามคุณสมบัติดังต่อไปนี้
- ความยาวขั้นต่ำ : ตามมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (วสท.) แท่งกราวด์จะต้องมีความยาวไม่น้อยกว่า 2.40 เมตร เพื่อทำหน้าที่รับกระแสไฟฟ้ารั่วไหลที่ถูกนำพาผ่านสายกราวด์จากตู้เมนไฟฟ้า (MDB) หรือตัวถังเครื่องจักร แล้วระบายประจุลงสู่พื้นดินได้อย่างรวดเร็วและปลอดภัย
- ระยะการตอกและการสัมผัสดิน : ความยาว 2.40 เมตร เป็นระยะความลึกที่สามารถทะลุผ่านชั้นผิวดินด้านบน ลงไปสัมผัสกับชั้นดินระดับล่างที่มีความชื้นคงที่ได้ตลอดทั้งปี
- ค่าความต้านทานดิน : ความชื้นในดินระดับลึกเป็นปัจจัยสำคัญที่ช่วยให้ค่าความต้านทานการต่อลงดิน (Earth Resistance) อยู่ในเกณฑ์ที่ปลอดภัยคือไม่เกิน 5 โอห์ม ช่วยลดความเสี่ยงจากปัญหากระแสไฟฟ้ารั่วไหลย้อนกลับ
ความสำคัญของเส้นผ่านศูนย์กลางขนาด 5/8 นิ้ว (16 มม.)
นอกเหนือจากข้อกำหนดด้านความยาวแล้ว ขนาดเส้นผ่านศูนย์กลางของแท่งกราวด์ก็เป็นปัจจัยชี้วัดความแข็งแรงทางกลที่มีผลต่อขั้นตอนการติดตั้งเช่นกัน สำหรับขนาดที่วิศวกรไฟฟ้านิยมใช้ และได้ถูกระบุไว้ในข้อกำหนดจำเพาะ (Specification) อีกทั้งยังได้รับการยอมรับอย่างกว้างขวางคือขนาด 5/8 นิ้ว (ประมาณ 16 มิลลิเมตร)
เหตุผลทางเทคนิคคือ ขนาดความหนาดังกล่าวมีคุณสมบัติในการรับแรงกระแทกได้ดีเยี่ยม เมื่อต้องใช้เครื่องมือหรือปั้นจั่นขนาดเล็กตอกแท่งกราวด์ลงไปในชั้นดินที่อาจมีความแข็งหรือมีชั้นหินเจือปน ตัวแท่งจะไม่เกิดการงอ โค้ง หรือหักเสียรูป ยิ่งไปกว่านั้น พื้นที่ผิวสัมผัสของแท่งขนาด 5/8 นิ้ว จะยังมีความกว้างเพียงพอ ทำให้สามารถสร้างปฏิสัมพันธ์กับเนื้อดินรอบข้าง ช่วยเพิ่มประสิทธิภาพในการกระจายกระแสไฟฟ้าและระบายประจุลงสู่พื้นดินได้อย่างรวดเร็ว

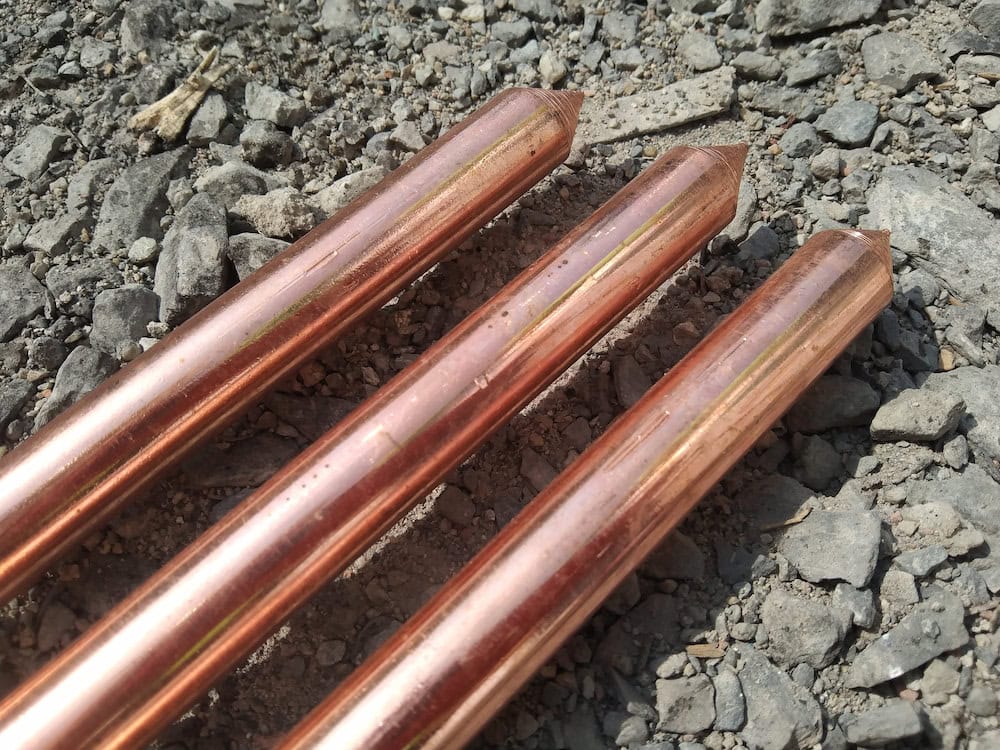

เปรียบเทียบวัสดุแท่งกราวด์ Copper Bonded vs. Solid Copper
ในขั้นตอนการออกแบบระบบ บางครั้งอาจเกิดความสับสนว่าแท่งกราวด์ควรใช้แบบไหน แต่ถ้าพูดถึงด้านความปลอดภัยและการบริหารต้นทุนโครงการแล้ว วัสดุหลักที่มักถูกนำมาเปรียบเทียบในงานระดับอุตสาหกรรม มีดังนี้
แท่งกราวด์เหล็กชุบทองแดง (Copper Bonded Steel)
วัสดุประเภทนี้ถือเป็นทางเลือกอันดับต้น ๆ สำหรับงานก่อสร้างอาคารและโรงงานอุตสาหกรรม โครงสร้างภายในผลิตจากเหล็กกล้าคาร์บอนที่ทนทานต่อแรงดึงสูง ห่อหุ้มชั้นนอกด้วยทองแดงบริสุทธิ์ผ่านกระบวนการชุบทางไฟฟ้า
จุดเด่นที่ทำให้วิศวกรส่วนใหญ่เลือกใช้ คือความสามารถในการทนต่อแรงตอกระดับสูงจากแกนเหล็ก ทำให้สามารถเจาะทะลุชั้นดินแข็งได้อย่างมีประสิทธิภาพ ในขณะที่ผิวด้านนอกที่เป็นทองแดงจะทำหน้าที่เป็นตัวนำไฟฟ้าได้ดี และเป็นเกราะป้องกันการกัดกร่อนจากความชื้นรวมถึงแร่ธาตุในดิน จึงมีอายุการใช้งานยาวนานหลายสิบปี ถือเป็นวัสดุที่ให้ความคุ้มค่าสูงสุดเมื่อเทียบกับประสิทธิภาพที่ได้รับ
แท่งทองแดงแท้ (Solid Copper)
แท่งกราวด์ชนิดนี้ผลิตขึ้นจากทองแดงบริสุทธิ์เต็มแท่ง ข้อได้เปรียบที่สำคัญที่สุดคือค่าการนำไฟฟ้าที่อยู่ในระดับสูงสุด และมีคุณสมบัติในการต้านทานการเกิดสนิมหรือการกัดกร่อนจากปฏิกิริยาเคมีในดินที่มีค่าความเป็นกรดหรือด่างสูงได้อย่างยอดเยี่ยม
อย่างไรก็ตาม แท่งทองแดงแท้มีข้อจำกัดที่สำคัญคือความอ่อนตัวของเนื้อวัสดุ เมื่อต้องเผชิญกับชั้นดินแข็งหรือหินระหว่างการตอก ตัวแท่งอาจเกิดการคดงอได้ง่าย ทำให้การติดตั้งทำได้ยากกว่า นอกจากนี้ ทองแดงบริสุทธิ์ยังมีต้นทุนการผลิตและราคาจัดจำหน่ายที่สูงมาก จึงมักถูกนำไปใช้ในงานโครงการที่มีการระบุสเปกอย่างเฉพาะเจาะจง หรือในพื้นที่ที่มีสภาวะแวดล้อมรุนแรงเป็นพิเศษเท่านั้น
ตารางเปรียบเทียบคุณสมบัติแท่งกราวด์แต่ละประเภท
| คุณสมบัติทางวิศวกรรม | แท่งกราวด์เหล็กชุบทองแดง (Copper Bonded) | แท่งทองแดงแท้ (Solid Copper) |
| ประสิทธิภาพการนำไฟฟ้า | ระดับดีเยี่ยม | ระดับสูงสุด |
| ความแข็งแรงทางกล (การตอก) | สูงมาก ทนต่อการเสียรูปได้ | ค่อนข้างต่ำ คดงอได้ง่าย |
| ความทนทานต่อการกัดกร่อน | ทนทานได้ดีมาก อย่างไรก็ตาม ยังขึ้นอยู่กับความหนาของผิวชุบทองแดง | ทนได้สูงสุด อยู่ได้ในทุกสภาพดิน |
| ความเหมาะสมในการประยุกต์ใช้ | โรงงาน, โครงการอสังหาริมทรัพย์, อาคารทั่วไป | งานสเปกพิเศษ, พื้นที่ที่มีการกัดกร่อนสูงมาก |
| ความคุ้มค่าเชิงพาณิชย์ (ROI) | สูงสุด บริหารจัดการงบประมาณได้ดี | ต้นทุนสูงกว่าหลายเท่าตัว |
ศูนย์รวมอุปกรณ์ระบบกราวด์มาตรฐานการไฟฟ้า สำหรับงานโครงการและอุตสาหกรรม
สำหรับผู้รับเหมา วิศวกรโครงการ หรือสถานประกอบการที่กำลังมองหาแท่งกราวด์ราคาส่งสุดคุ้มค่า TETA INTERTRADE พร้อมเป็นพันธมิตรในการจัดหาอุปกรณ์ไฟฟ้าครบวงจร เราจำหน่ายแท่งกราวด์มาตรฐานการไฟฟ้า อุปกรณ์เชื่อมต่อระบบกราวด์ และระบบสายล่อฟ้าที่ผ่านการรับรองคุณภาพ เพื่อให้ทุกโปรเจกต์ของคุณดำเนินไปอย่างราบรื่น ปลอดภัย และอยู่ในงบประมาณที่กำหนด
ติดต่อ TETA INTERTRADE วันนี้ เพื่อขอใบเสนอราคาหรือปรึกษาข้อมูลเทคนิคระบบกราวด์สำหรับโครงการของคุณ
- LINE : https://lin.ee/NaG9WJP
- โทรศัพท์ : 02-068-9690 หรือ 086-308-3741
ข้อมูลอ้างอิง :
- ความรู้เบื้องต้นเกี่ยวกับระบบไฟฟ้าภายในบ้านและอาคาร. สืบค้นเมื่อวันที่ 24 มีนาคม 2569 จาก https://coe.or.th/wp-content/uploads/2025/12/สภาวิศวกร-PEA-ระบบไฟฟ้าภายในบ้าน-16ธค68-V1-1.pdf
- แนวทางปฏิบัติสำหรับงานออกแบบและติดตั้งไฟฟ้าแสงสว่างบนทางหลวง. สืบค้นเมื่อวันที่ 24 มีนาคม 2569 จาก https://bohse.doh.go.th/storage/news/attachments/2026/01/09/6960a0d81442e1767940312.pdf
มาตรฐานการติดตั้งไฟฟ้าสาธารณะ และข้อบังคับการใช้ไฟฟ้าของการไฟฟ้าส่วนภูมิภาค. สืบค้นเมื่อวันที่ 24 มีนาคม 2569 จาก https://www.wangpaicity.go.th/storage/uploads/134-คู่มือปฏิบัติงาน ไฟฟ้า2.pdf
คำถามที่พบบ่อยเกี่ยวกับมาตรฐานแท่งกราวด์(FAQs)
Q: แท่งกราวด์ตามมาตรฐานการไฟฟ้าต้องมีลักษณะอย่างไร ?
A: แท่งกราวด์ที่จะผ่านการตรวจสอบจากการไฟฟ้า ต้องผลิตจากเหล็กหุ้มด้วยทองแดง หรือทองแดงแท้ โดยต้องมีขนาดเส้นผ่านศูนย์กลางไม่น้อยกว่า 5/8 นิ้ว (15.87 มม.) และมีความยาวไม่น้อยกว่า 2.40 เมตร ตามมาตรฐานแท่งกราวด์ที่กำหนด เพื่อให้ระบบสามารถระบายกระแสไฟฟ้ารั่วลงดินลึกได้อย่างรวดเร็วและปลอดภัย
Q: ในงานโครงการอุตสาหกรรม แท่งกราวด์ควรใช้แบบไหน?
A: สำหรับงานระบบไฟฟ้าในกลุ่ม B2B ขอแนะนำให้ใช้แท่งกราวด์ชนิดเหล็กชุบทองแดง (Copper Bonded Steel) เนื่องจากเป็นวัสดุที่มอบความสมดุลระหว่างความแข็งแรงขณะตอก ประสิทธิภาพในการเหนี่ยวนำกระแสไฟฟ้า และการควบคุมต้นทุนได้อย่างเหมาะสมที่สุด
Q: เพื่อการประหยัดงบประมาณ แท่งกราวด์ 1 เมตร ใช้ได้ไหม?
A: การใช้แท่งกราวด์ความยาว 1 เมตร ถือว่าผิดข้อกำหนดด้านความปลอดภัยอย่างเด็ดขาด เนื่องจากความยาวที่ไม่เพียงพอจะไปสัมผัสกับชั้นดินที่มีความชื้น ทำให้ค่าความต้านทานดินสูงเกินมาตรฐาน ซึ่งไม่สามารถปกป้องผู้ปฏิบัติงานหรือเครื่องจักรจากไฟรั่วและไฟกระชากได้
Q: มาตรฐานการตอกแท่งกราวด์มีอะไรบ้าง ที่วิศวกรต้องตรวจสอบ ?
A: ข้อปฏิบัติหลักคือต้องตอกแท่งกราวด์ลงในแนวดิ่งจนจมมิด หากติดอุปสรรคทางธรณีวิทยาอนุญาตให้ตอกเอียงทำมุมได้แต่ต้องไม่เกิน 45 องศา ห้ามทำการตัดทอนความยาวของแท่งกราวด์เด็ดขาด นอกจากนี้ จุดเชื่อมต่อระหว่างสายกราวด์กับแท่งกราวด์ต้องมีความแน่นหนา ซึ่งมาตรฐานแนะนำให้ใช้วิธีเชื่อมหลอมละลาย เพื่อลดความต้านทานที่จุดต่อ
