Key takeaways:
การเลือกขนาดสายกราวด์ที่ถูกต้องคือหัวใจของความปลอดภัยทั้งระบบไฟฟ้า เพราะสายกราวด์ทำหน้าที่ระบายกระแสฟอลต์ลงดินและช่วยให้เบรกเกอร์ตัดวงจรได้ทันเวลา หากเลือกเล็กเกินไปอาจเกิดไฟดูดหรือไฟไหม้ได้ แต่หากใหญ่เกินจำเป็นก็เป็นการเพิ่มต้นทุนโดยไม่จำเป็น ทั้งนี้ การอ้างอิงมาตรฐานสายกราวด์ควรพิจารณาจากขนาดเมนเบรกเกอร์ กระแสโหลด ระยะทางเดินสาย ชนิดสาย และระบบแรงดันไฟฟ้า
ในงานระบบไฟฟ้า สิ่งที่มองไม่เห็นมักเป็นสิ่งที่สำคัญที่สุด และ “สายกราวด์” ก็เป็นหนึ่งในนั้น แต่ปัญหาคือหลายบ้านเลือกลงทุนกับตู้เมนเบรกเกอร์ หรือสายไฟเส้นใหญ่ราคาแพง แต่กลับละเลยรายละเอียดของขนาดสายกราวด์ เพราะคิดว่าเป็นเพียงสายเสริมที่มีเผื่อเอาไว้เฉย ๆ ทว่าที่จริงแล้ว สายเส้นนี้คือด่านสุดท้ายที่จะปกป้องชีวิตคนและทรัพย์สินเมื่อเกิดเหตุไฟฟ้าขัดข้อง
สายกราวด์คืออะไร ?
สายกราวด์ หรือสายดิน คือ ตัวนำไฟฟ้าที่ทำหน้าที่ระบายกระแสไฟฟ้ารั่ว หรือกระแสฟอลต์ (Fault Current) ลงสู่ดินอย่างปลอดภัย เมื่อเกิดเหตุผิดปกติ เช่น ฉนวนชำรุด โครงเครื่องใช้ไฟฟ้ามีกระแสรั่ว
หน้าที่หลักของสายกราวด์
- ระบายกระแสไฟรั่วลงดิน
- ทำให้เบรกเกอร์หรืออุปกรณ์ป้องกันตัดวงจรได้รวดเร็ว
- ลดความเสี่ยงไฟดูด ไฟไหม้ และความเสียหายต่ออุปกรณ์
- สร้างจุดอ้างอิงแรงดัน (Ground Reference) ให้ระบบมีเสถียรภาพ
ความต่างระหว่างสายเฟส สายนิวทรัล และสายกราวด์แบบเข้าใจง่าย
เพื่อให้เห็นภาพชัดเจนยิ่งขึ้น ลองเปรียบเทียบหน้าที่ของสายไฟทั้ง 3 ประเภทในตารางด้านล่างนี้ เพื่อช่วยให้เข้าใจว่าแต่ละเส้นทำงานต่างกันอย่างไร และเหตุใดจึงต้องเลือกขนาดสายกราวด์ให้เหมาะสม
| ประเภทสาย | หน้าที่หลัก | มีกระแสไหลตลอดเวลาหรือไม่ | เกี่ยวข้องกับความปลอดภัยอย่างไร |
|---|---|---|---|
| สายเฟส (L) | จ่ายไฟไปยังโหลดหรืออุปกรณ์ | มี | เป็นแหล่งพลังงานหลัก หากฉนวนเสียอาจเกิดอันตราย |
| สายนิวทรัล (N) | เป็นทางไหลกลับของกระแสไฟ | มี | ช่วยให้วงจรสมบูรณ์ แต่ไม่ใช่สายป้องกันโดยตรง |
| สายกราวด์ (PE) | ระบายกระแสไฟรั่ว/ฟอลต์ลงดิน | ไม่มี (ยกเว้นตอนเกิดฟอลต์) | ป้องกันไฟดูด ไฟไหม้ และช่วยให้เบรกเกอร์ตัดวงจรเร็ว |
จากตารางจะเห็นว่า แม้สายกราวด์จะไม่มีกระแสไหลในภาวะปกติ แต่เมื่อเกิดเหตุผิดปกติ สายกราวด์ถือเป็นเส้นทางสำคัญที่ต้องรองรับกระแสสูงในช่วงเวลาสั้น ๆ ได้อย่างปลอดภัย นี่จึงเป็นเหตุผลที่การเลือกขนาดสายกราวด์มาตรฐานใหม่ต้องอ้างอิงตามมาตรฐานสายกราวด์การไฟฟ้าอย่างเคร่งครัด ไม่ใช่เลือกจากความเคยชินหรือการประมาณด้วยสายตาเพียงอย่างเดียว

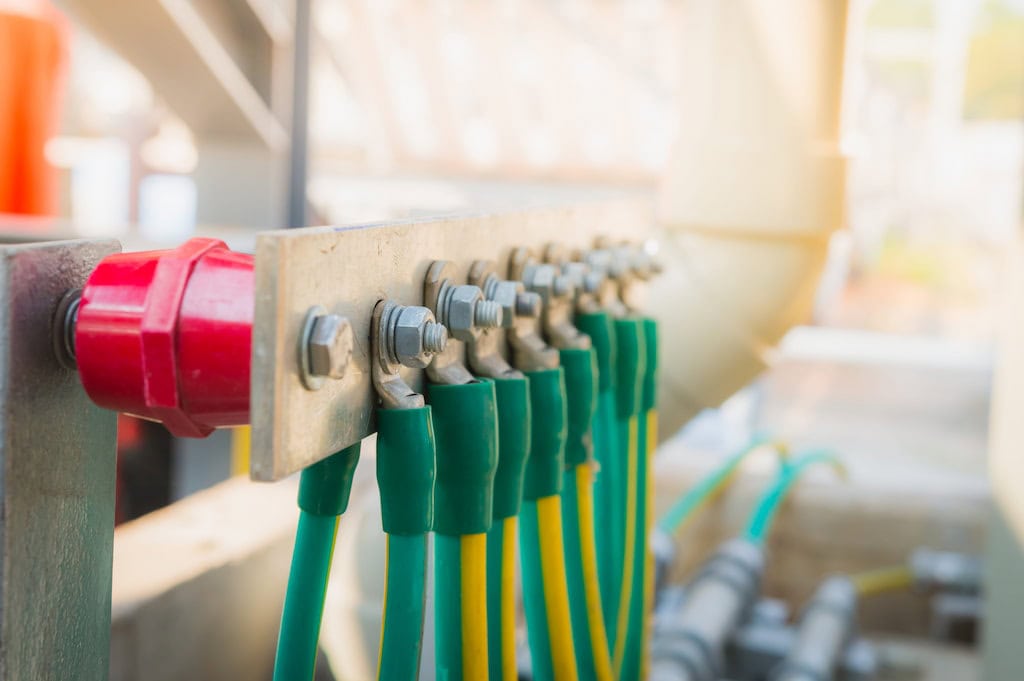

ทำไมต้องเลือกขนาดสายกราวด์ให้เหมาะสม หากเลือกผิดจะเกิดอะไรขึ้น ?
คนส่วนใหญ่มักถามว่าสายกราวด์ควรใช้เบอร์อะไร หลายครั้งคำตอบคือ “ใช้ให้ใกล้เคียงกับสายเฟส” แต่ความจริงแล้วต้องอ้างอิงมาตรฐานสายกราวด์และการคำนวณอย่างถูกวิธี
กรณีสายเล็กเกินไป
- ความต้านทานสูง
- กระแสฟอลต์ไหลไม่พอให้เบรกเกอร์ตัดทันที
- อาจเกิดไฟดูดหรือไฟไหม้ได้
กรณีสายใหญ่เกินจำเป็น
- ไม่ผิดในเชิงความปลอดภัย
- เพิ่มต้นทุนเกินความจำเป็น ทำให้สิ้นเปลืองงบประมาณโครงการ
มาตรฐานสายกราวด์ที่เกี่ยวข้องในไทย
ก่อนจะตัดสินใจเลือกขนาดสายกราวด์ให้เหมาะสม สิ่งสำคัญที่สุดคือต้องอ้างอิงมาตรฐานที่ถูกต้องตามข้อกำหนดทางวิศวกรรมและกฎหมายที่บังคับใช้จริงในประเทศไทย
มาตรฐานสายกราวด์จากการไฟฟ้านครหลวงและการไฟฟ้าส่วนภูมิภาค
การไฟฟ้ากำหนดให้ผู้ใช้ไฟต้องติดตั้งระบบสายดินที่ถูกต้อง ได้แก่ เต้ารับต้องมีขั้วสายดิน ตู้เมนต้องต่อสายกราวด์เข้าหลักดิน ส่วนอุปกรณ์โลหะก็ต้องต่อลงดินเช่นกัน เป็นมาตรฐานสายกราวด์การไฟฟ้าที่ใช้ควบคุมงานติดตั้งทั่วประเทศ
มาตรฐานสายดิน–สายกราวด์จาก วสท. และมาตรฐาน IEC
วิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์ (วสท.) อ้างอิงแนวทาง IEC (International Electrotechnical Commission) ในการกำหนดขนาดสายกราวด์ โดยพิจารณาจากกระแสลัดวงจร ระยะเวลาที่อุปกรณ์ป้องกันตัดวงจร และค่าความต้านทานลูปฟอลต์ (Earth Fault Loop Impedance) หลักสำคัญคือ ขนาดสายกราวด์ต้องทำให้กระแสฟอลต์สูงพอที่จะตัดวงจรได้อย่างรวดเร็ว
ขนาดสายกราวด์มาตรฐานใหม่ ใช้เกณฑ์อะไรในการกำหนด ?
หลายคนสงสัยว่า สายกราวด์มีขนาดมาตรฐานเท่าไร อันที่จริงไม่มีตัวเลขเดียวที่ใช้ได้ทุกกรณี แต่ต้องพิจารณาจากปัจจัยต่อไปนี้

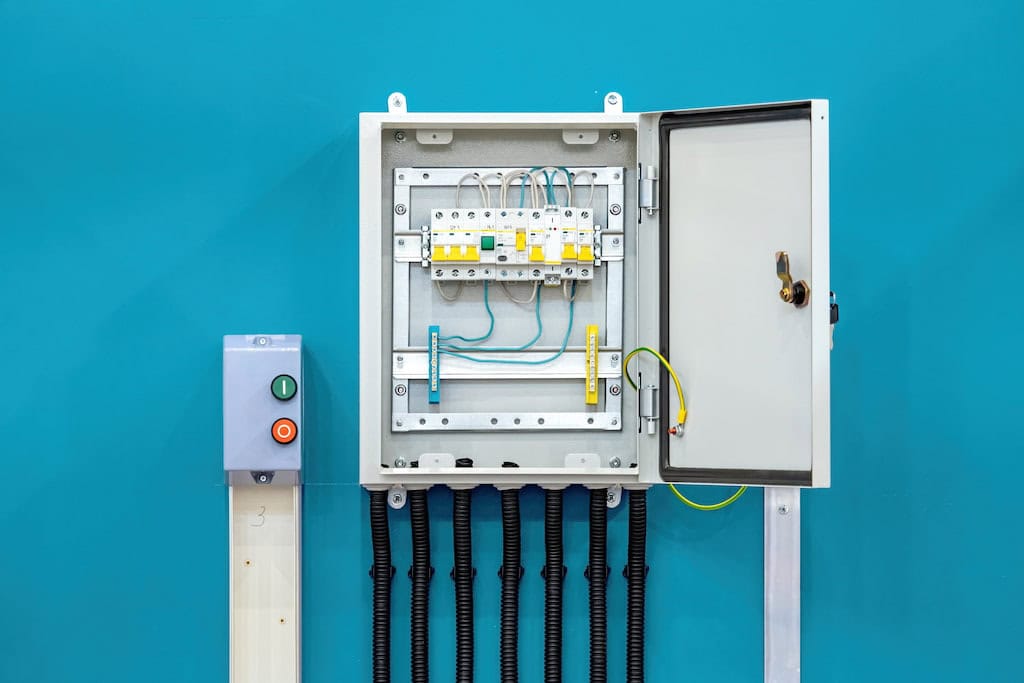

ขนาดเมนเบรกเกอร์ หรือกระแสโหลด
ขนาดเมนเบรกเกอร์เป็นตัวบ่งชี้ระดับกระแสสูงสุดที่ระบบสามารถรองรับได้ เมื่อเกิดกระแสฟอลต์ กระแสจะพุ่งสูงในช่วงเวลาสั้น ๆ หากเบรกเกอร์มีค่าพิกัดสูง ขนาดสายกราวด์ต้องใหญ่พอที่จะรองรับกระแสนี้ได้โดยไม่ทำให้ร้อนเกินไป และช่วยให้เบรกเกอร์ตัดวงจรได้รวดเร็วตามหลักมาตรฐานสายกราวด์
ระยะทางเดินสาย
ความยาวของสายมีผลโดยตรงต่อค่าความต้านทานไฟฟ้า ยิ่งสายยาว ความต้านทานรวมในลูปฟอลต์ยิ่งเพิ่มขึ้น ซึ่งอาจทำให้กระแสฟอลต์ลดลงจนเบรกเกอร์ตัดช้ากว่าที่ควร ในบางกรณีจึงต้องเพิ่ม ขนาดสายกราวด์มาตรฐานใหม่ เพื่อชดเชยการสูญเสียจากความยาวของสาย
ชนิดสาย
วัสดุของสาย เช่น สายทองแดงหรืออะลูมิเนียม มีผลต่อค่าการนำไฟฟ้าโดยตรง สายทองแดงมีค่าการนำไฟฟ้าสูงกว่า จึงสามารถใช้หน้าตัดเล็กกว่าในเงื่อนไขเดียวกัน แต่หากเลือกสายอะลูมิเนียม อาจต้องเพิ่มขนาดหน้าตัดให้มากขึ้นเพื่อให้ได้ประสิทธิภาพเทียบเท่าตามมาตรฐานสายกราวด์การไฟฟ้า
ระบบแรงดันไฟฟ้า
ระบบแรงดันไฟฟ้าสูงมักมีพลังงานฟอลต์สูงกว่า และอาจมีเวลาตัดวงจรที่แตกต่างจากระบบแรงดันต่ำ ดังนั้น การกำหนดขนาดสายกราวด์ต้องคำนวณจากค่ากระแสลัดวงจรและเวลาตัดวงจรจริง เพื่อให้มั่นใจว่าสายสามารถทนต่อพลังงานความร้อนได้อย่างปลอดภัยในช่วงเกิดเหตุผิดปกติ
ตารางอ้างอิงขนาดสายกราวด์ตามขนาดเบรกเกอร์
ด้านล่างคือแนวทางเบื้องต้นที่อ้างอิงจากมาตรฐานสายกราวด์ และแนวปฏิบัติทั่วไปในงานอาคาร
| ขนาดเบรกเกอร์ | ขนาดสายกราวด์ทองแดงขั้นต่ำ |
|---|---|
| ≤ 32A | 2.5 ตร.มม. |
| 40–63A | 4 ตร.มม. |
| 80–100A | 6 ตร.มม. |
| 125–160A | 10 ตร.มม. |
| 200–250A | 16 ตร.มม. |
| ≥ 400A | 25 ตร.มม. ขึ้นไป |
หมายเหตุ : ตารางนี้เป็นแนวทางเบื้องต้นสำหรับงานอาคารทั่วไปตามแนวปฏิบัติของมาตรฐานสายกราวด์เท่านั้น ในการออกแบบจริงควรพิจารณาปัจจัยอื่นเพิ่มเติม เช่น ระยะทางเดินสาย ค่ากระแสลัดวงจร ชนิดสาย และระบบแรงดันไฟฟ้า
เลือกขนาดสายกราวด์ให้ถูกต้องตามมาตรฐาน มั่นใจได้ในความปลอดภัยที่ TETA INTERTRADE
การเลือกขนาดสายกราวด์ให้ถูกต้องตามโหลดและเบรกเกอร์คือก้าวแรกของการออกแบบระบบไฟฟ้าที่ปลอดภัย แต่ความสมบูรณ์ของระบบจะเกิดขึ้นไม่ได้ หากปลายทางของสายกราวด์ไม่มี “หลักดิน” หรือแท่งกราวด์ที่ได้มาตรฐานรองรับอย่างเหมาะสม
ที่ TETA INTERTRADE เราคัดสรรแท่งกราวด์คุณภาพสูง ทั้งแบบทองแดงแท้ 99% และแบบกราวด์โหลดชุบทองแดงหลากหลายรุ่น ทุกผลิตภัณฑ์ได้มาตรฐานการไฟฟ้า เหมาะสำหรับงานโครงการที่ต้องการความมั่นใจระยะยาว ทั้งในบ้านพักอาศัย อาคารพาณิชย์ โรงงาน และระบบไฟฟ้าขนาดใหญ่ พร้อมทีมผู้เชี่ยวชาญคอยให้คำปรึกษาด้านสเปก การเลือกขนาด และการติดตั้ง เพื่อให้ระบบกราวด์ไฟฟ้าของคุณมีค่าความต้านทานดินต่ำ ปลอดภัย และเป็นไปตามข้อกำหนด MEA / PEA และมาตรฐานวิศวกรรมที่เกี่ยวข้อง
ติดต่อ TETA INTERTRADE วันนี้ เพื่อยกระดับความปลอดภัยและประสิทธิภาพของงานติดตั้งระบบไฟฟ้าในทุกโครงการของคุณ
ข้อมูลอ้างอิง
- มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย พ.ศ. 2564. สืบค้นเมื่อวันที่ 26 กุมภาพันธ์ 2569. จาก https://www.scribd.com/document/718402155/มาตรฐาน-วสท-2564.
- แท่งกราวด์ ราคาโรงงาน ได้มาตรฐานการไฟฟ้า สำหรับงานโครงการ. สืบค้นเมื่อวันที่ 26 กุมภาพันธ์ 2569. จาก https://www.tetaintergroup.com/products/ground-rod/.
คำถามที่พบบ่อยเกี่ยวกับมาตรฐานสายกราวด์ (FAQs)
Q : จำเป็นต้องแยกสายกราวด์กับสายนิวทรัลตลอดทั้งระบบหรือไม่ ?
A : ตามหลักการออกแบบระบบไฟฟ้าที่ถูกต้อง โดยเฉพาะในระบบ TN-S ควรแยกสายกราวด์ (PE) และสายนิวทรัล (N) ออกจากกันตั้งแต่จุดเมน เพื่อป้องกันกระแสไหลย้อนในสายดิน และลดความเสี่ยงไฟดูดจากโครงโลหะอุปกรณ์ การรวมสายทั้งสองโดยไม่ถูกต้องอาจผิดหลักมาตรฐานสายกราวด์การไฟฟ้า
Q : สามารถใช้สายไฟสีอื่นแทนสายกราวด์ได้หรือไม่ หากเดินสายครบขนาดแล้ว ?
A : แม้ขนาดหน้าตัดจะถูกต้อง แต่ตามมาตรฐานสายกราวด์ ควรใช้สีสายตามข้อกำหนด (เช่น เขียว/เขียว-เหลือง) เพื่อป้องกันความสับสนในการบำรุงรักษา การใช้สีผิดมาตรฐานอาจทำให้เกิดความผิดพลาดในการซ่อมบำรุง และเพิ่มความเสี่ยงด้านความปลอดภัยในระยะยาว
Q : ระบบโซลาร์รูฟหรือระบบผลิตไฟฟ้าเสริม มีมาตรฐานสายกราวด์ต่างจากบ้านทั่วไปหรือไม่ ?
A : ระบบโซลาร์และระบบผลิตไฟฟ้าเสริมมีจุดต่อลงดินหลายตำแหน่ง เช่น โครงแผง อินเวอร์เตอร์ และโครงสร้างโลหะ จึงต้องออกแบบขนาดสายกราวด์และระบบสายดินให้สอดคล้องกับมาตรฐานและข้อ
