Key Takeaway
สายล่อฟ้าเป็นระบบสำคัญที่ช่วยป้องกันความเสียหายจากฟ้าผ่า โดยทำหน้าที่รับและระบายกระแสไฟฟ้าลงสู่พื้นดินอย่างปลอดภัย วิธีติดตั้งสายล่อฟ้าที่ได้มาตรฐานควรเลือกใช้อุปกรณ์ที่เหมาะสม เช่น หัวล่อฟ้า สายตัวนำลงดิน และระบบกราวด์ พร้อมกำหนดตำแหน่งติดตั้งและเส้นทางเดินสายอย่างถูกต้องตามมาตรฐานวิศวกรรม นอกจากนี้ยังควรคำนึงถึงข้อควรระวังในการติดตั้งและควบคุมค่าความต้านทานดินให้อยู่ในเกณฑ์ที่กำหนด เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและช่วยเพิ่มความปลอดภัยให้กับอาคารในระยะยาว
ฟ้าผ่าเป็นภัยธรรมชาติที่สามารถสร้างความเสียหายรุนแรงต่ออาคาร ระบบไฟฟ้า และเครื่องใช้ไฟฟ้าได้ในเวลาเพียงเสี้ยววินาที โดยเฉพาะในพื้นที่ที่เกิดพายุฝนฟ้าคะนองบ่อยครั้ง การติดตั้งระบบป้องกันฟ้าผ่าจึงไม่ใช่แค่ทางเลือก แต่เป็นสิ่งสำคัญอย่างยิ่งในเรื่องของความปลอดภัย การเรียนรู้วิธีติดตั้งสายล่อฟ้าตามหลักวิศวกรรมและมาตรฐานที่ถูกต้อง จะช่วยลดความเสียหายต่อโครงสร้างอาคาร และเพิ่มความมั่นใจในการใช้งานระบบไฟฟ้าในระยะยาว

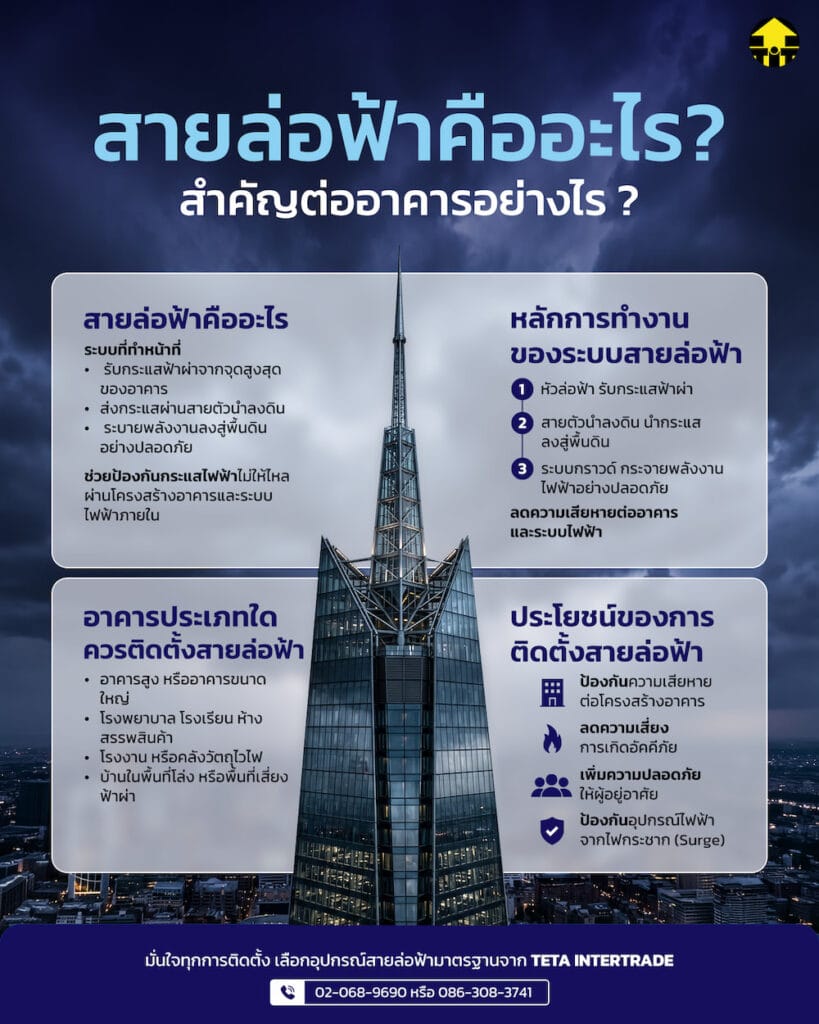

สายล่อฟ้าคืออะไร และมีความสำคัญอย่างไร ?
สายล่อฟ้า (Lightning Protection System) คือ ระบบที่ถูกออกแบบมาเพื่อทำหน้าที่รับและถ่ายเทประจุไฟฟ้าที่เกิดจากปรากฏการณ์ฟ้าผ่า โดยจะรับกระแสไฟจากบริเวณยอดอาคาร และนำพากระแสไฟฟ้านั้นลงสู่พื้นดินผ่านตัวนำไฟฟ้าที่มีความต้านทานต่ำ
โดยจุดประสงค์หลักในการติดตั้งสายล่อฟ้าคือการสร้าง “ทางผ่านที่ปลอดภัย” ทั้งยังช่วยป้องกันไม่ให้กระแสไฟฟ้าปริมาณมหาศาลไหลผ่านโครงสร้างอาคาร กำแพง หรือระบบไฟฟ้าภายใน ซึ่งเป็นสาเหตุหลักของการเกิดไฟไหม้และความเสียหายรุนแรง
หลักการทำงานของระบบสายล่อฟ้า
เมื่อเกิดฟ้าผ่า หัวล่อฟ้าที่ติดตั้งอยู่บนจุดสูงสุดของอาคารจะทำหน้าที่เป็น “จุดรับประจุไฟฟ้า” จากนั้นกระแสไฟฟ้าจะถูกบังคับให้ไหลผ่านสายตัวนำลงดิน (Down Conductor) ซึ่งเป็นวัสดุที่มีค่าความต้านทานต่ำมาก ก่อนจะถูกระบายลงสู่ระบบกราวด์ (Grounding System) ทำให้พลังงานไฟฟ้าถูกถ่ายเทลงสู่พื้นดินและสลายไปโดยไม่ทะลุทะลวงเข้าสู่ตัวอาคาร
อาคารประเภทใดควรติดตั้งสายล่อฟ้า
- อาคารสูงหรืออาคารขนาดใหญ่ โดยเฉพาะอาคารที่ตั้งอยู่ในพื้นที่โล่ง
- อาคารสาธารณะ เช่น โรงพยาบาล โรงเรียน ห้างสรรพสินค้า หรือศูนย์แสดงสินค้า
- อาคารที่เก็บวัตถุไวไฟ เช่น คลังน้ำมัน หรือโรงงานอุตสาหกรรม
- บ้านพักอาศัยในพื้นที่เสี่ยง เช่น บริเวณเนินเขา พื้นที่โล่ง หรือพื้นที่ที่เกิดฟ้าผ่าบ่อยครั้ง
ประโยชน์ของการติดตั้งสายล่อฟ้าเพื่อป้องกันฟ้าผ่า
- ปกป้องโครงสร้างอาคารจากความเสียหายทางกายภาพและความร้อนสูงที่เกิดจากกระแสฟ้าผ่า
- ลดความเสี่ยงของการเกิดอัคคีภัยจากประกายไฟและไฟฟ้าลัดวงจร
- เพิ่มความปลอดภัยขั้นสูงสุดให้กับผู้อยู่อาศัยและทรัพย์สินภายในอาคาร
- ช่วยลดผลกระทบจากแรงดันไฟฟ้าเกิน (Surge) ที่อาจทำให้อุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้าเสียหาย
อุปกรณ์สำคัญที่ใช้ในระบบสายล่อฟ้า
การติดตั้งระบบป้องกันฟ้าผ่าที่มีประสิทธิภาพเริ่มต้นจากการเลือกใช้อุปกรณ์ที่ได้มาตรฐาน โดยระบบสายล่อฟ้าประกอบด้วยองค์ประกอบหลัก 3 ส่วน ดังนี้
1. หัวล่อฟ้า (Air Terminal)
เป็นจุดบนสุดที่ทำหน้าที่รับประจุไฟฟ้าโดยตรง มักทำจากทองแดงหรือวัสดุโลหะที่มีคุณสมบัตินำไฟฟ้าได้ดีและทนต่อการกัดกร่อน ปัจจุบันมีทั้งรูปแบบแท่งล่อฟ้าแบบดั้งเดิม (Faraday Rod) ที่อาศัยการกระจายตัวหลาย ๆ จุด และระบบล่อฟ้าแบบปล่อยประจุล่วงหน้า (ESE – Early Streamer Emission) ที่สามารถครอบคลุมรัศมีการป้องกันได้กว้างกว่าในจุดติดตั้งเพียงจุดเดียว
2. สายตัวนำลงดิน (Down Conductor)
ทำหน้าที่นำกระแสไฟฟ้าจากหัวล่อฟ้าลงสู่ระบบกราวด์ใต้ดิน โดยทั่วไปนิยมใช้สายทองแดงเปลือยหรือสายทองแดงตีเกลียวขนาดใหญ่ที่มีค่าความต้านทานต่ำ หลักการสำคัญคือต้องเป็นสายที่สามารถนำพากระแสไฟฟ้าได้อย่างรวดเร็ว เพื่อลดความสูญเสียของพลังงานและป้องกันความร้อนสะสมในสาย
3. ระบบกราวด์และหลักดิน (Grounding System)
เป็นระบบที่ช่วยกระจายประจุไฟฟ้าลงสู่ดิน ประกอบด้วยหลักดิน (Ground Rod) ที่ทำจากเหล็กหุ้มทองแดงฝังลึกลงไปในดิน และจุดเชื่อมต่อสายตัวนำ ซึ่งมักใช้เทคนิคการเชื่อมแบบการหลอมละลายผงทองแดง เพื่อให้จุดต่อผสานเป็นเนื้อเดียวกัน แข็งแรง ทนทาน และนำไฟฟ้าได้ดีในระยะยาวโดยไม่เกิดสนิม

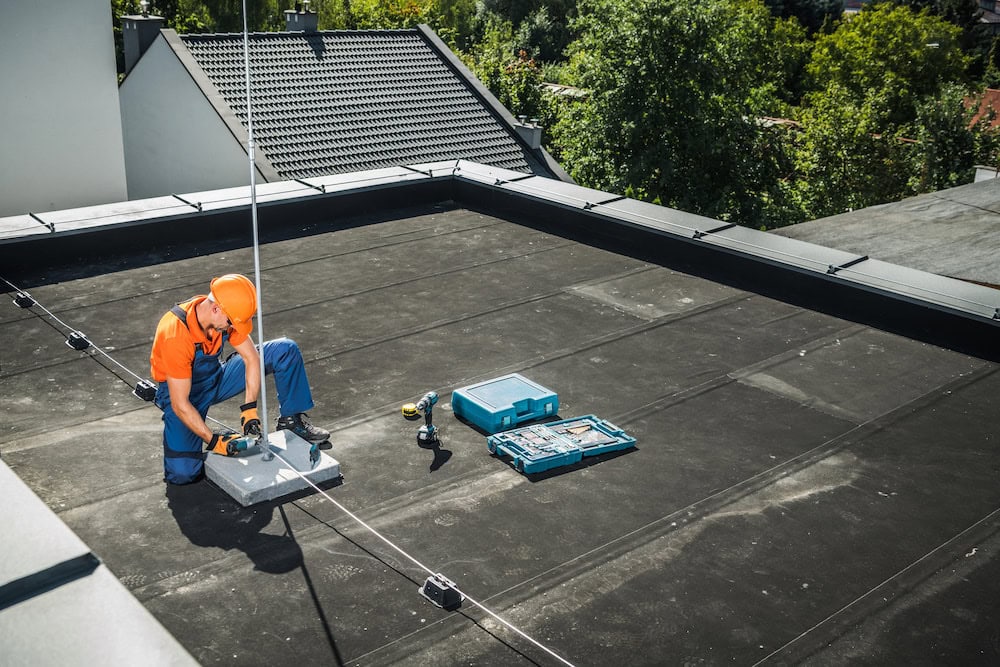

วิธีติดตั้งสายล่อฟ้าให้ปลอดภัยและได้มาตรฐาน
การติดตั้งระบบสายล่อฟ้าควรอ้างอิงตามมาตรฐานการติดตั้งสายล่อฟ้าสากล เช่น IEC 62305 และมาตรฐานของวิศวกรรมสถานแห่งประเทศไทย (วสท.) เพื่อให้ระบบสามารถทำงานได้อย่างมีประสิทธิภาพเมื่อมีเหตุฟ้าผ่าเกิดขึ้น

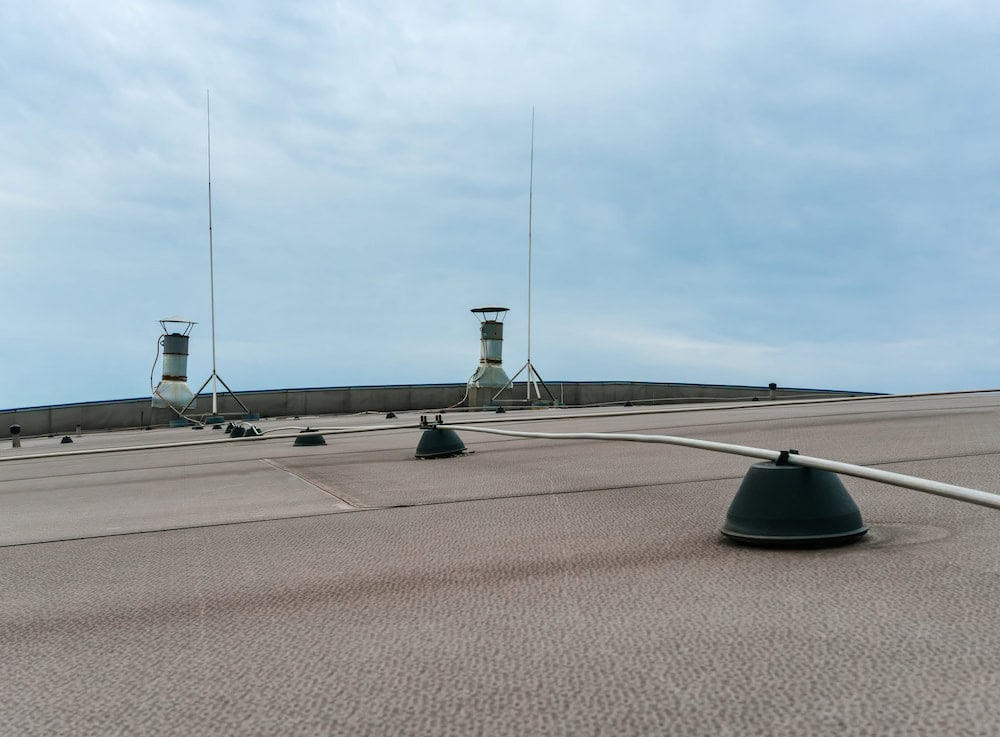

การเลือกตำแหน่งติดตั้งหัวล่อฟ้าบนอาคาร
- ติดตั้งบริเวณจุดสูงสุดของอาคาร เช่น ยอดจั่วหลังคา ปล่องไฟ เสาอากาศ หรือขอบดาดฟ้า เพื่อเพิ่มโอกาสในการรับกระแสฟ้าผ่าได้อย่างมีประสิทธิภาพ
- คำนวณรัศมีการป้องกันด้วย Rolling Sphere Method เพื่อให้มั่นใจว่าทุกส่วนของอาคารอยู่ภายในพื้นที่คุ้มครอง
- ติดตั้งฐานยึดให้แข็งแรงและป้องกันน้ำรั่วซึม เพื่อรองรับแรงลมและสภาพอากาศในระยะยาว
การเดินสายล่อฟ้าจากหลังคาลงสู่ระบบกราวด์
การเดินสายตัวนำลงดิน (Down Conductor) ควรออกแบบเส้นทางให้เหมาะสม เพื่อให้กระแสไฟฟ้าสามารถไหลลงสู่พื้นดินได้อย่างรวดเร็วและปลอดภัย โดยควรคำนึงถึงแนวทางปฏิบัติดังนี้
- เลือกเส้นทางเดินสายที่สั้นและตรงที่สุด เพื่อลดค่าความต้านทานของระบบ
- ติดตั้งสายตัวนำลงดินมากกว่า 2 จุดในอาคารขนาดใหญ่ เพื่อช่วยกระจายกระแสไฟฟ้าลงสู่พื้นดินได้อย่างมีประสิทธิภาพตามมาตรฐานที่กำหนด
การเชื่อมต่อสายล่อฟ้ากับหลักดินอย่างถูกต้อง
ระบบกราวด์เป็นส่วนสำคัญที่ช่วยระบายกระแสไฟฟ้าจากฟ้าผ่าลงสู่พื้นดินอย่างปลอดภัย การเชื่อมต่อสายล่อฟ้ากับหลักดินจึงต้องติดตั้งอย่างถูกต้องตามมาตรฐาน ดังนี้
- ใช้การเชื่อมแบบ Exothermic Welding เพื่อให้จุดเชื่อมต่อมีความแข็งแรงและนำกระแสไฟฟ้าได้ดีในระยะยาว
- ฝังหลักดินลึกไม่น้อยกว่า 2.40 เมตร และควรใช้สารปรับปรุงความต้านทานดินในพื้นที่ที่มีสภาพดินแห้งหรือเป็นหิน
- ติดตั้งบ่อทดสอบ (Test Pit) สำหรับตรวจสอบค่าความต้านทานดินเป็นประจำ เพื่อให้ระบบสายล่อฟ้าทำงานได้อย่างมีประสิทธิภาพต่อเนื่อง
ข้อควรระวังในการติดตั้งสายล่อฟ้า
แม้จะทราบขั้นตอนการติดตั้งสายล่อฟ้าแล้ว แต่การติดตั้งให้ได้มาตรฐานและมีความปลอดภัยยังจะต้องคำนึงถึงข้อควรระวังอื่น ๆ เพิ่มเติม เพื่อให้ระบบสามารถทำงานได้อย่างมีประสิทธิภาพ ดังนี้
- หลีกเลี่ยงการหักงอสายเป็นมุมแหลมหรือมุมฉาก เพื่อป้องกันปรากฏการณ์ Side Flash หรือการกระโดดข้ามของกระแสไฟไปยังโครงสร้างอาคารที่เป็นโลหะ
- ต้องรักษาระยะห่างที่ปลอดภัย ระหว่างสายล่อฟ้ากับระบบไฟฟ้าภายในอาคารและท่อโลหะต่าง ๆ
- หลีกเลี่ยงการเชื่อมต่อวัสดุต่างชนิดกันโดยตรง เช่น การเอาสายทองแดงไปพันกับอะลูมิเนียม เพราะจะทำให้เกิดการกัดกร่อนทางไฟฟ้า
- หมั่นตรวจสอบความแข็งแรงของจุดเชื่อมต่อและรอยอาร์คต่าง ๆ ให้มั่นคงถาวรอยู่เสมอ
- ค่าความต้านทานดิน (Ground Resistance) ควรอยู่ในเกณฑ์มาตรฐาน ซึ่งโดยทั่วไปต้องวัดได้ “ไม่เกิน 5 โอห์ม”
เลือกอุปกรณ์ล่อฟ้าแรงสูงที่ได้มาตรฐาน เพื่อความปลอดภัยของระบบไฟฟ้าอาคาร
การติดตั้งระบบป้องกันฟ้าผ่าที่มีประสิทธิภาพ ควรเลือกใช้อุปกรณ์ที่ได้มาตรฐานควบคู่กับการติดตั้งที่ถูกต้อง หากกำลังมองหาอุปกรณ์คุณภาพสำหรับงานติดตั้ง สามารถเลือกใช้อุปกรณ์ล่อฟ้าแรงสูง เช่น รุ่น 21 kV 5 kA และรุ่นอื่น ๆ ได้จาก TETA INTERTRADE ผู้จำหน่ายอุปกรณ์ระบบไฟฟ้าที่ได้มาตรฐาน เหมาะสำหรับงานติดตั้งในอาคาร โรงงาน และโครงการระบบไฟฟ้า ช่วยเพิ่มความมั่นใจด้านความปลอดภัยและประสิทธิภาพของระบบในระยะยาว
- LINE : https://lin.ee/NaG9WJP
- โทรศัพท์ : 02-068-9690 หรือ 086-308-3741
ข้อมูลอ้างอิง :
- สายล่อฟ้า คือ ทุกเรื่องควรรู้ในการป้องกันอันตรายจากฟ้าผ่า. สืบค้นเมื่อวันที่ 23 มีนาคม 2569 จาก https://www.jorportoday.com/lightning-rod/
คำถามที่พบบ่อยเกี่ยวกับวิธีติดตั้งสายล่อฟ้า(FAQs)
Q: บ้านพักอาศัยทั่วไปจำเป็นต้องติดตั้งสายล่อฟ้าหรือไม่ ?
A: หากเป็นพื้นที่ที่เกิดฟ้าผ่าบ่อยครั้งถือว่ามีความจำเป็น โดยเฉพาะบ้านที่อยู่ในพื้นที่โล่ง อาคารสูง หรือบริเวณที่มีสถิติการเกิดฟ้าผ่าบ่อย เพื่อช่วยลดความเสี่ยงต่อความเสียหายของโครงสร้างและเครื่องใช้ไฟฟ้าภายในอาคาร
Q: วิธีติดตั้งสายล่อฟ้าควรเริ่มต้นจากขั้นตอนใดก่อน ?
A: วิธีติดตั้งสายล่อฟ้าควรเริ่มจากการสำรวจพื้นที่และออกแบบตำแหน่งติดตั้งหัวล่อฟ้าให้ครอบคลุมพื้นที่อาคาร จากนั้นจึงวางแนวสายตัวนำลงดินให้สั้นและตรงที่สุด พร้อมติดตั้งระบบกราวด์ที่ได้มาตรฐานและตรวจสอบค่าความต้านทานดิน เพื่อให้ระบบสามารถระบายกระแสฟ้าผ่าได้อย่างปลอดภัยและมีประสิทธิภาพ
Q: หากติดตั้งสายล่อฟ้าแล้ว จำเป็นต้องบำรุงรักษาระบบเพิ่มเติมหรือไม่ ?
A: จำเป็น ควรตรวจสอบสภาพหัวล่อฟ้า จุดเชื่อมต่อสายตัวนำ และระบบกราวด์อย่างสม่ำเสมอ เพื่อให้ระบบสายล่อฟ้าทำงานได้เต็มประสิทธิภาพในระยะยาว
Q: การติดตั้งสายล่อฟ้าควรดำเนินการโดยใคร ?
A: ควรให้วิศวกรหรือผู้เชี่ยวชาญด้านระบบไฟฟ้าเป็นผู้ดำเนินการติดตั้ง เพื่อให้เป็นไปตามมาตรฐานวิศวกรรมและช่วยเพิ่มความปลอดภัยในการใช้งานของระบบสายล่อฟ้า
Q: กฎหมายเกี่ยวกับสายล่อฟ้ามีอะไรบ้าง?
A: การติดตั้งสายล่อฟ้าในประเทศไทยควรอ้างอิงตามมาตรฐานการติดตั้งทางไฟฟ้าของวิศวกรรมสถานแห่งประเทศไทย (วสท.) และมาตรฐานสากล เช่น IEC 62305 รวมถึงต้องสอดคล้องกับกฎหมายความปลอดภัยด้านอาคารและระบบไฟฟ้าที่เกี่ยวข้อง เพื่อให้ระบบป้องกันฟ้าผ่ามีความปลอดภัยและใช้งานได้ตามหลักวิศวกรรม
