Key Takeaways:
การเลือกมาตรฐานลูกถ้วยไฟฟ้าต้องพิจารณาความแตกต่างระหว่าง IEC และ ANSI เพื่อให้สอดคล้องกับเอกสาร TOR โดยเน้นการตรวจสอบค่าความแข็งแรงเชิงกล ระยะตามผิว และแรงดันไฟฟ้าที่ทนได้ การเตรียมเอกสารทางเทคนิคเช่น Type Test และ Drawing ที่ชัดเจนเป็นกุญแจสำคัญในการผ่านเกณฑ์การตรวจรับงานราชการและความมั่นคงของระบบไฟฟ้าในระยะยาว
การเลือกซื้อลูกถ้วยไฟฟ้าให้ตรงตามเอกสารประมูลหรือ TOR เป็นขั้นตอนที่ต้องให้ความสำคัญอย่างยิ่ง เนื่องจากอาจส่งผลต่อการตรวจรับงานและความปลอดภัยของระบบไฟฟ้าในระยะยาว โดยเฉพาะในกรณีที่เลือกผิดมาตรฐานซึ่งจะทำให้เสี่ยงต่อการถูกปฏิเสธสินค้า และส่งผลต่อความน่าเชื่อถือของบริษัทผู้รับเหมา การทำความเข้าใจเกี่ยวกับมาตรฐานลูกถ้วยไฟฟ้าอย่างลึกซึ้งจึงเป็นพื้นฐานสำคัญที่ทีมวิศวกรและฝ่ายจัดซื้อต้องพิจารณาอย่างรอบคอบ บทความนี้จะพาไปเจาะลึกความแตกต่างระหว่างมาตรฐาน IEC และ ANSI ที่ระบบราชการไทยและภาคเอกชนใช้เป็นมาตรฐานในการตรวจรับงาน พร้อมเช็กลิสต์สำคัญเพื่อให้ฝ่ายจัดซื้อและวิศวกรใช้เป็นเกฑท์ตัดสินใจได้อย่างแม่นยำ

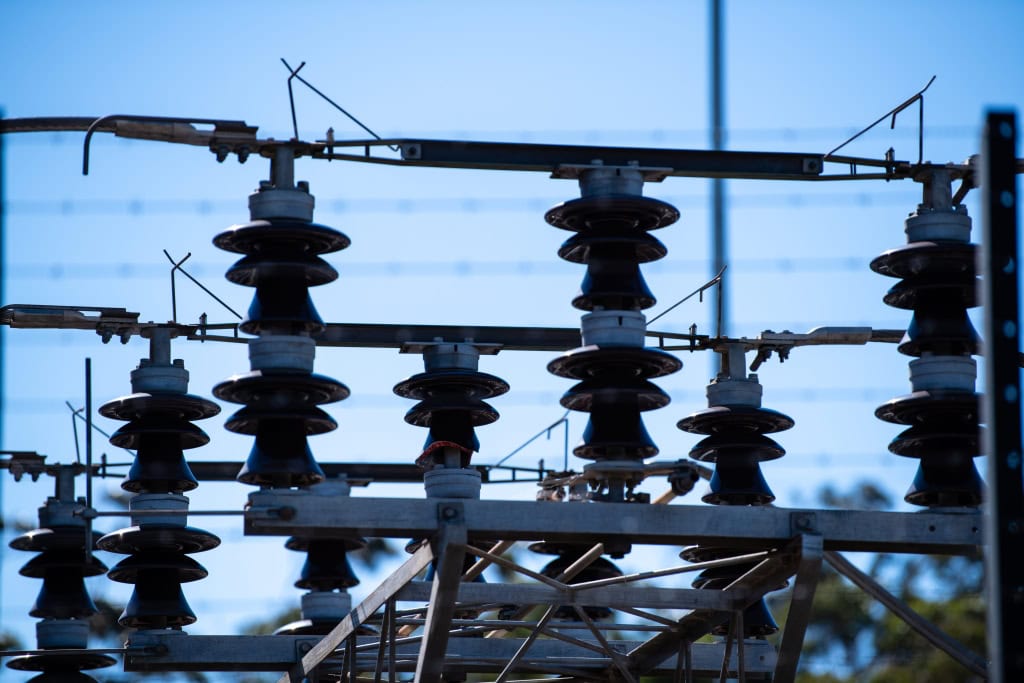

ทำความรู้จักมาตรฐานลูกถ้วยไฟฟ้าระดับสากล “IEC vs ANSI” แตกต่างกันอย่างไร ?
ในอุตสาหกรรมวิศวกรรมไฟฟ้าของประเทศไทย การกำหนดเกณฑ์วิธีทดสอบและคุณสมบัติทางเทคนิคของอุปกรณ์ฉนวนจะอ้างอิงทั้งมาตรฐาน IEC และ ANSI ซึ่งมีรายละเอียดเชิงเทคนิคที่แตกต่างกันดังนี้
มาตรฐาน IEC (International Electrotechnical Commission)
มาตรฐาน IEC ถือเป็นหัวใจหลักของงานราชการไทย เช่น การไฟฟ้าส่วนภูมิภาคหรือ PEA และการไฟฟ้านครหลวงหรือ MEA มาตรฐานนี้เน้นการใช้ระบบ Metric เป็นหลักในการวัดขนาดและความแข็งแรงเชิงกล ตัวอย่างที่สำคัญคือมาตรฐาน IEC 60383 ซึ่งเป็นเกณฑ์สากลที่เน้นความปลอดภัยและการทดสอบประสิทธิภาพภายใต้สภาวะแวดล้อมที่จำลองการใช้งานจริงในระบบจำหน่ายและสายส่งแรงดันสูงอย่างเข้มงวด อุปกรณ์ที่ผ่านมาตรฐานนี้จึงเป็นที่ยอมรับในการใช้งานโครงสร้างพื้นฐานระดับประเทศ
มาตรฐาน ANSI (American National Standards Institute)
มาตรฐาน ANSI เป็นเกณฑ์จากฝั่งสหรัฐอเมริกา ที่โครงการเอกชนรายใหญ่ หรือเขตนิคมอุตสาหกรรมที่อ้างอิงมาตรฐาน IEEE มักใช้มาตรฐานนี้ในการตรวจรับสินค้า โดยมาตรฐาน ANSI มักระบุค่าความแข็งแรงเป็นหน่วย Pounds และมีชื่อเรียกประเภทย่อยเป็นรหัสเฉพาะ เช่น ลูกถ้วยแขวน รหัส 52-1 หรือลูกถ้วยไลน์โพสท์ รหัส 57-2 ซึ่งฝ่ายจัดซื้อจำเป็นต้องมีความเชี่ยวชาญในการแปลงค่ามาตรฐานเหล่านี้ให้เทียบเท่ากับข้อกำหนดในเอกสารประมูลที่เป็นระบบ Metric เพื่อป้องกันความผิดพลาดในการจัดหาอุปกรณ์ให้ตรงตามสเปก
จุดสังเกตใน TOR ที่ฝ่ายจัดซื้อต้องตรวจสอบก่อนสั่งซื้อ
เมื่อพิจารณาเอกสารของข้อกำหนดทางเทคนิค การตรวจสอบคุณสมบัติของลูกถ้วยไฟฟ้า ต้องครอบคลุมรายละเอียดเชิงวิศวกรรมเพื่อให้มั่นใจว่าอุปกรณ์ไฟฟ้าจะสามารถรองรับภาระงานได้อย่างมีประสิทธิภาพตลอดอายุการใช้งาน โดยมีจุดที่ต้องตรวจสอบตามเกณฑ์มาตรฐานลูกถ้วยไฟฟ้า ดังนี้
ค่าความแข็งแรงเชิงกล (Mechanical Strength)
ค่าความแข็งแรงเชิงกล คือ จุดที่เกิดความผิดพลาดได้บ่อยที่สุด เนื่องจากการเปรียบเทียบหน่วยระหว่าง kN ในมาตรฐาน IEC กับหน่วย Pounds ในมาตรฐาน ANSI วิศวกรจะต้องตรวจสอบว่าค่าที่ระบุเป็นค่าความแข็งแรงเชิงกลและเชิงไฟฟ้า (M&E Strength) หรือเป็นค่าความแข็งแรงประลัย (Ultimate Strength) เพื่อให้การรับน้ำหนักของสายไฟและการทนต่อแรงดึงจากกระแสลมเป็นไปตามการออกแบบทางวิศวกรรมที่ถูกต้องและปลอดภัย
ระยะตามผิว (Creepage Distance)
การเลือกค่าระยะตามผิวที่เหมาะสมกับสภาวะมลภาวะในพื้นที่โครงการมีความสำคัญอย่างยิ่ง เช่น พื้นที่ชายฝั่งทะเลที่เผชิญกับไอเกลือย่อมต้องการระยะตามผิวที่สูงกว่าพื้นที่ใจกลางเมือง ระยะนี้จะเป็นตัวตัดสินความสามารถในการป้องกันการเกิดกระแสรั่วไหลและการลัดวงจรตามผิวของลูกถ้วยในสภาพอากาศที่ชื้นหรือมีฝุ่นสะสมหนาแน่น ซึ่งส่งผลต่อเสถียรภาพของระบบไฟฟ้าโดยตรง
แรงดันไฟฟ้าที่ทนได้ (Withstand Voltage)
ต้องมีการตรวจสอบค่าแรงดันไฟฟ้าที่อุปกรณ์สามารถทนได้ก่อนจะเกิดการวาบไฟตามผิวหรือ Flashover ทั้งในสภาวะแห้ง (Dry Withstand Voltage) และสภาวะเปียก (Wet Withstand Voltage) ตามข้อกำหนดราชการ รวมถึงความสามารถในการทนต่อแรงดันอิมพัลส์ (Impulse Withstand Voltage) ซึ่งเป็นดัชนีชี้วัดความมั่นคงของระบบไฟฟ้าในกรณีที่เกิดแรงดันเกินชั่วขณะจากปรากฏการณ์ฟ้าผ่า ซึ่งหากอุปกรณ์ไม่ผ่านตามมาตรฐานที่กำหนด อาจนำไปสู่ความเสียหายร้ายแรงต่อสถานีไฟฟ้าได้

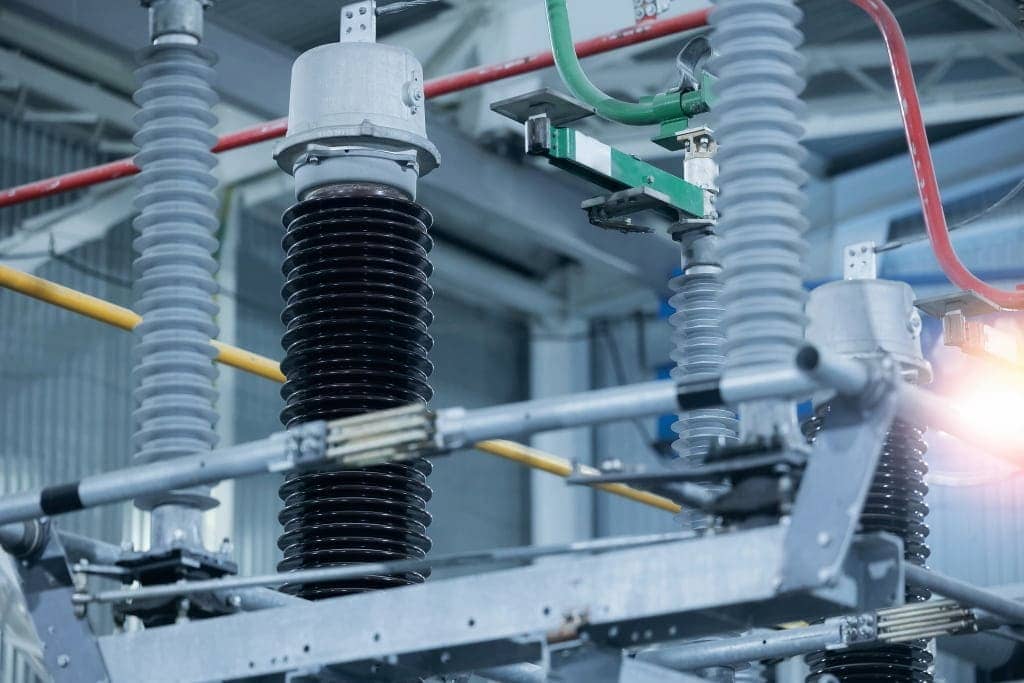

เช็กลิสต์เอกสารสำคัญที่ต้องใช้ประกอบการยื่นประมูลและตรวจรับ
ในการดำเนินโครงการงานระบบไฟฟ้า ความครบถ้วนของเอกสารมีความสำคัญไม่น้อยไปกว่าคุณภาพของตัวสินค้า ผู้รับเหมาและฝ่ายจัดซื้อควรเตรียมเอกสารเพื่อยืนยันถึงมาตรฐานลูกถ้วยไฟฟ้า ดังต่อไปนี้
- รายงานผลการทดสอบประเภท (Type Test Report) : รายงานผลการทดสอบจากห้องปฏิบัติการที่ได้รับการรับรองมาตรฐาน ISO/IEC 17025 โดยรายงานนี้ต้องระบุผลการทดสอบเชิงลึกที่สอดคล้องกับคุณสมบัติที่ระบุในแคตตาล็อกและตรงตามข้อกำหนดของโครงการอย่างเป็นทางการ
- ใบรับรองคุณภาพและมาตรฐานสินค้า (Certificate of Conformity) : ใบรับรองคุณภาพสินค้าที่ตรงตามมาตรฐานที่การไฟฟ้ากำหนด หรือเป็นสินค้าที่อยู่ในรายการอนุมัติของหน่วยงานราชการ เพื่อรับรองว่าสินค้ามีมาตรฐานลูกถ้วยไฟฟ้าที่เชื่อถือได้
- แบบแปลนและรายละเอียดข้อกำหนดทางเทคนิค (Drawing & Specification) : แบบแปลนอย่างละเอียดที่ระบุขนาดมิติและเกรดของวัสดุที่ใช้ผลิต เช่น เกรด Porcelain หรือวัสดุ Polymer รวมถึงรายละเอียดการชุบเคลือบผิวโลหะ เพื่อป้องกันสนิมตามมาตรฐาน ASTM หรือมาตรฐานอื่นที่เทียบเท่า ซึ่งเป็นส่วนประกอบสำคัญในมาตรฐานลูกถ้วยไฟฟ้าสำหรับงานภายนอกอาคาร
เลือกโซลูชันอุปกรณ์ไฟฟ้าที่ได้มาตรฐาน มั่นใจในคุณภาพการตรวจรับงาน
หากคุณกำลังมองหาอุปกรณ์สำหรับงานระบบไฟฟ้าที่ได้มาตรฐานสากลและผ่านเกณฑ์การตรวจรับงานวิศวกรรมอย่างมืออาชีพ TETA Intertrade พร้อมให้บริการ ลูกถ้วยไฟฟ้า ครบทุกประเภทที่ตอบโจทย์งานโครงการและการประมูลอย่างครบวงจร ภายใต้การควบคุมคุณภาพที่เข้มงวด ไม่ว่าจะเป็นงานสายส่งแรงดันสูงที่ต้องใช้ลูกถ้วยแขวน 52-1 ซึ่งมีความแข็งแรงทนทานต่อแรงดึงสูง หรือลูกถ้วยไลน์โพสท์ 57-2L สำหรับงานระบบจำหน่ายที่ออกแบบมาเพื่อความมั่นคงในการรับน้ำหนักสายและการเป็นฉนวนที่ยอดเยี่ยมในทุกสภาวะมลภาวะ
ติดต่อเรา เพื่อขอรายละเอียดเกี่ยวกับลูกถ้วยไฟฟ้า รหัส 52-1, 57-2L และ TR202 พร้อมรับใบเสนอราคาพิเศษสำหรับงานโปรเจกต์ขนาดใหญ่ เราพร้อมเป็นพันธมิตรที่ช่วยให้โครงการของคุณสำเร็จตามเป้าหมายด้วยอุปกรณ์ไฟฟ้ามาตรฐานระดับพรีเมียมและเอกสารทางเทคนิคที่ครบถ้วนที่สุด
คำถามที่พบบ่อยเกี่ยวกับมาตรฐานลูกถ้วยไฟฟ้า (FAQs)
ข้อมูลอ้างอิง :
- IEC 60383-1. สืบค้นเมื่อวันที่ 17 มีนาคม 2569 จาก https://webstore.iec.ch/en/publication/60733
- ANSI/NEMA C29.1-1988 (R2012). สืบค้นเมื่อวันที่ 17 มีนาคม 2569 จาก https://webstore.ansi.org/standards/nema/ansinemac291988r2012
- หลักเกณฑ์การตรวจประเมินรายผลิตภัณฑ์ของลูกถ้วยไฟฟ้าพอร์ชเลน. สืบค้นเมื่อวันที่ 17 มีนาคม 2569 จาก https://www.pea.co.th/sites/default/files/documents/PEA-product-acceptance/8.Criteria%20for%20product%20evaluation%20of%20porcelain%20insulators%20Ed.1.pdf
