Key takeaway
การติดตั้งระบบไฟฟ้าที่ได้มาตรฐานมีความสำคัญอย่างยิ่งต่อความปลอดภัยของอาคารและโรงงานอุตสาหกรรม โดยการติดตั้งระบบไฟฟ้าที่ถูกต้อง จะต้องเริ่มจากการวางแผนอย่างรัดกุม ตั้งแต่การคำนวณโหลด การเดินสายดิน ไปจนถึงการเลือกใช้บริภัณฑ์ไฟฟ้าที่ผ่านการรับรองมาตรฐาน มอก. หรือ IEC เพื่อป้องกันความเสี่ยงจากไฟฟ้าลัดวงจรและอัคคีภัย นอกจากนี้ การเลือกชนิดสายไฟให้เหมาะสมกับสภาพแวดล้อมก็เป็นสิ่งสำคัญ เช่น การใช้สายไฟ CV สำหรับงานฝังดินและงานที่ต้องการความทนทานสูง เพื่อช่วยยืดอายุการใช้งานของระบบไฟฟ้าได้อย่างมีประสิทธิภาพ
ระบบไฟฟ้าเป็นหนึ่งในโครงสร้างพื้นฐานที่สำคัญที่สุดของบ้าน อาคารพาณิชย์ และโรงงานอุตสาหกรรม การติดตั้งระบบไฟฟ้าตามมาตรฐานที่ถูกต้องตามหลักวิศวกรรม ไม่เพียงแต่จะช่วยให้การใช้งานเครื่องใช้ไฟฟ้าและเครื่องจักรต่าง ๆ มีประสิทธิภาพสูงสุดเท่านั้น แต่ยังเป็นด่านแรกในการช่วยลดความเสี่ยงจากเหตุการณ์ไม่คาดฝัน เช่น ไฟฟ้าลัดวงจร ไฟไหม้ หรืออุบัติเหตุจากกระแสไฟฟ้ารั่วไหลอีกด้วย
ดังนั้น การวางแผนเพื่อติดตั้งระบบไฟฟ้าจึงจำเป็นต้องอาศัยความรู้ความเข้าใจที่ถูกต้อง ตั้งแต่การเลือกใช้อุปกรณ์และบริภัณฑ์ไฟฟ้าที่ได้มาตรฐาน การคำนวณโหลด ไปจนถึงการเดินสายไฟอย่างถูกวิธี เพื่อให้ระบบไฟฟ้าทั้งหมดมีความปลอดภัย มั่นคง และสามารถรองรับการใช้งานในระยะยาวได้อย่างไร้กังวล
3 สัญญาณเตือนว่าระบบไฟฟ้าอาจไม่ได้มาตรฐานและควรตรวจสอบโดยด่วน
หลายครั้งที่อันตรายจากระบบไฟฟ้ามักก่อตัวขึ้นอย่างเงียบ ๆ การสังเกตความผิดปกติเบื้องต้นจึงเป็นสิ่งสำคัญ หากพบสัญญาณเหล่านี้ ควรรีบทำการตรวจสอบและแก้ไขทันที
- เบรกเกอร์ตัดบ่อย ไฟตกหรือไฟดับเฉพาะจุด : สัญญาณของไฟฟ้าลัดวงจร หรือการใช้สายไฟและบริภัณฑ์ไฟฟ้าที่ไม่รองรับกับปริมาณการใช้ไฟฟ้า
- สายไฟร้อน เต้ารับมีรอยไหม้ หรือมีกลิ่นเหม็นไหม้ : บ่งบอกถึงความร้อนสะสม มักเกิดจากจุดต่อหลวม หรือฉนวนเสื่อมสภาพจากการใช้สายไฟที่ไม่ได้มาตรฐาน ซึ่งมีความเสี่ยงสูงที่จะเกิดอัคคีภัย
- ค่าไฟแพงขึ้นผิดปกติ : หากใช้งานเครื่องใช้ไฟฟ้าเท่าเดิมแต่ค่าไฟพุ่งสูง อาจเกิดกระแสไฟฟ้ารั่วไหลในระบบ ซึ่งนอกจากจะสิ้นเปลืองเงินแล้ว ยังเป็นอันตรายถึงชีวิตหากเผลอไปสัมผัส
ทำไมการติดตั้งระบบไฟฟ้าตามมาตรฐานถึงเป็นเรื่องที่มองข้ามไม่ได้ ?

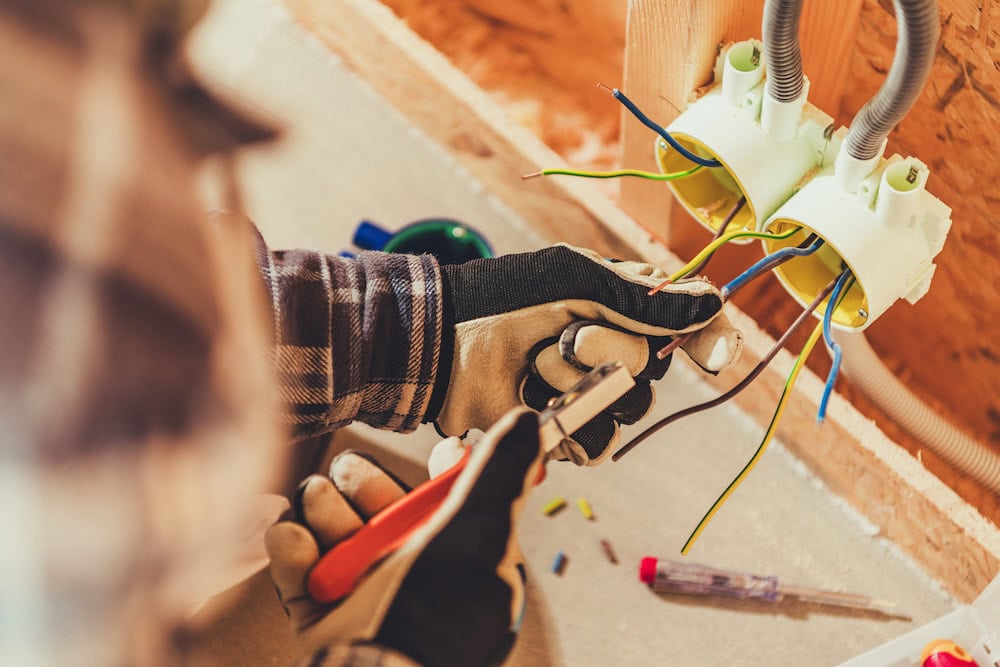

การติดตั้งระบบไฟฟ้าที่ถูกต้อง ไม่ใช่แค่การทำให้เครื่องใช้ไฟฟ้าทำงานได้ แต่คือการออกแบบและเดินสายไฟตามมาตรฐานวิศวกรรมสถานแห่งประเทศไทย (วสท.) อย่างรัดกุม ระบบไฟฟ้าที่ดีจะต้องพร้อมรองรับปริมาณการใช้ไฟทั้งในปัจจุบันและอนาคต มีระบบสายดินที่ถูกต้อง และมีการจัดเก็บเส้นทางสายไฟอย่างเป็นระเบียบ เพื่อป้องกันความเสี่ยงทุกรูปแบบ และช่วยให้ง่ายต่อการบำรุงรักษาในระยะยาว
รู้จักบริภัณฑ์ไฟฟ้าและหลักการเลือกใช้อย่างถูกต้อง
บริภัณฑ์ไฟฟ้า หมายถึง อุปกรณ์ทุกชนิดที่นำมาใช้ประกอบในระบบไฟฟ้าทั้งหมด เช่น ตู้ควบคุมแผงย่อย เซอร์กิตเบรกเกอร์ สวิตช์เปิด-ปิด เต้ารับไฟฟ้า รวมถึงอุปกรณ์ประกอบอย่างท่อร้อยสายไฟและกล่องพักสาย หลักการเลือกบริภัณฑ์ไฟฟ้าเพื่อให้เกิดความปลอดภัยสูงสุด มีดังนี้
- ต้องได้รับมาตรฐานรับรอง : บริภัณฑ์ทุกชิ้นต้องผ่านการทดสอบและมีเครื่องหมายมาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.) สำหรับสินค้าในประเทศ หรือมาตรฐานสากลที่เชื่อถือได้อย่าง IEC
- เลือกขนาดให้เหมาะสมกับโหลด : อุปกรณ์ป้องกันอย่างเบรกเกอร์และอุปกรณ์ตัดไฟ ต้องมีพิกัดกระแสไฟที่สอดคล้องกับขนาดพื้นที่หน้าตัดของสายไฟและปริมาณการใช้ไฟฟ้าสูงสุด เพื่อให้ระบบสามารถตัดวงจรได้ทันทีเมื่อเกิดความผิดปกติก่อนที่สายไฟจะไหม้
- ทนทานต่อสภาพแวดล้อม : หากเป็นการติดตั้งไฟฟ้าภายนอกอาคาร หรือในพื้นที่ที่มีความชื้นและฝุ่นละอองสูง บริภัณฑ์ไฟฟ้าต้องมีค่ามาตรฐานการป้องกันที่เหมาะสม เช่น IP65 ที่สามารถกันน้ำและกันฝุ่นได้ดีเยี่ยม
มาตรฐานการติดตั้งระบบไฟฟ้าที่ถูกต้องอ้างอิงจากอะไร ?
การออกแบบและติดตั้งระบบไฟฟ้าในประเทศไทย เพื่อให้เกิดความปลอดภัยสูงสุด จะต้องอ้างอิงจากมาตรฐานการติดตั้งระบบไฟฟ้าดังนี้
- มาตรฐาน วสท. : มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย จัดทำโดยวิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์ ซึ่งถือเป็นคู่มือหลักของวิศวกรและช่างไฟฟ้าในการทำงาน
- มาตรฐานการไฟฟ้านครหลวง และการไฟฟ้าส่วนภูมิภาค : เป็นข้อกำหนดและระเบียบปฏิบัติสำหรับการขอใช้ไฟและการเชื่อมต่อระบบไฟฟ้าภายในอาคารเข้ากับระบบจำหน่ายไฟของการไฟฟ้า เพื่อให้มั่นใจว่าระบบจะไม่สร้างผลกระทบต่อโครงข่ายส่วนรวม
4 ขั้นตอนการติดตั้งระบบไฟฟ้าอย่างถูกต้องระดับมืออาชีพ
เพื่อให้ระบบไฟฟ้ามีความปลอดภัยและรองรับการใช้งานได้ยาวนาน กระบวนการทำงานควรแบ่งออกเป็น 4 ขั้นตอนหลัก ดังนี้
- การคำนวณโหลดและออกแบบระบบ : ประเมินปริมาณการใช้ไฟฟ้าทั้งหมด เพื่อกำหนดขนาดสายไฟ ตำแหน่งตู้ควบคุม ปลั๊กไฟ และสวิตช์ ให้เพียงพอต่อการใช้งานทั้งในปัจจุบันและเผื่ออนาคต
- การเลือกใช้บริภัณฑ์ไฟฟ้าอย่างถูกต้อง : เลือกบริภัณฑ์ไฟฟ้าที่ได้มาตรฐาน มอก. หรือ IEC รวมถึงพิกัดกระแสไฟเหมาะสมกับโหลด และมีค่า IP ที่ทนทานต่อสภาพแวดล้อม เพื่อความปลอดภัยของการติดตั้งไฟฟ้าในแต่ละพื้นที่
- การเดินสายไฟและการใช้ท่อร้อยสาย : การเดินสายไฟฝังผนังหรือซ่อนบนฝ้าต้องร้อยท่อป้องกันเสมอ เช่น ท่อ PVC สำหรับงานภายใน หรือท่อเหล็กสำหรับกันสัตว์กัดแทะ อีกทั้งยังควรเลือกสายไฟให้ถูกประเภท เช่น หากเป็นงานฝังดินควรใช้สายไฟ CV ที่มีความทนทานสูง
- การตรวจสอบและทดสอบระบบก่อนใช้งาน : หลังจากติดตั้งเสร็จสิ้น ต้องทดสอบความต่อเนื่องของระบบไฟฟ้า ค่าความต้านทานของสายดิน และการทำงานของเบรกเกอร์กันดูดทุกครั้ง ก่อนเปิดจ่ายกระแสไฟเพื่อใช้งานจริง
ความสำคัญของการเลือกใช้สายไฟให้เหมาะกับประเภทงาน
สายไฟคือเส้นเลือดใหญ่ที่หล่อเลี้ยงระบบไฟฟ้าทั้งหมด การเลือกสายไฟที่เหมาะสมจึงส่งผลโดยตรงต่อความปลอดภัยและอายุการใช้งานของระบบ
- องค์ประกอบหลักของระบบ : ทำหน้าที่ส่งผ่านกระแสไฟจากแหล่งจ่ายไปยังบริภัณฑ์ไฟฟ้าและเครื่องใช้ไฟฟ้าต่าง ๆ
- ป้องกันอันตรายร้ายแรง : ไม่ควรนำสายไฟไปใช้งานผิดประเภท เช่น นำสายไฟสำหรับเดินลอยภายในอาคารไปฝังดิน จะทำให้ฉนวนเสื่อมสภาพอย่างรวดเร็ว เกิดการละลาย ไฟรั่ว และเสี่ยงต่อการเกิดเพลิงไหม้
- ทนทานตามสภาพแวดล้อม : งานติดตั้งแต่ละรูปแบบต้องการคุณสมบัติทางกายภาพของสายไฟที่ต่างกัน งานใต้ดินหรืองานในโรงงานอุตสาหกรรมจำเป็นต้องใช้สายไฟที่มีฉนวนทนทานต่อความร้อน ความชื้น และแรงกดทับสูงเป็นพิเศษ
ตารางคุณสมบัติของสายไฟแต่ละประเภท ที่เหมาะสมในแต่ลักษณะงาน
| ประเภท | ลักษณะฉนวน | การใช้งานที่เหมาะสม | ข้อควรระวัง |
| THW | PVC 1 ชั้น ทองแดงแกนเดี่ยว | เดินร้อยท่อฝังผนัง หรือร้อยท่อเดินบนฝ้าเพดาน | ห้ามเดินฝังดินโดยตรง และห้ามเดินลอยตีกิ๊บ |
| VAF | ทองแดงแกนคู่ หรือสามแกน หุ้มฉนวน PVC 2 ชั้น | เดินลอยเกาะผนัง หรือตีกิ๊บภายในอาคาร | ห้ามเดินร้อยท่อ ห้ามฝังดิน และห้ามใช้ภายนอกอาคาร |
| สายไฟ CV | XLPE ทนร้อนสูง | เดินร้อยท่อฝังดิน เดินบนรางเคเบิล ใช้ในโรงงานอุตสาหกรรม | ควรเผื่อรัศมีการโค้งงอในการติดตั้งให้เหมาะสม |
5 เช็กลิสต์ตรวจสอบระบบไฟฟ้า เพื่อความปลอดภัยสูงสุด
ก่อนส่งมอบงานหรือตรวจสอบสภาพระบบไฟฟ้าประจำปี ควรใช้เช็กลิสต์เหล่านี้เพื่อความมั่นใจ
- ขนาดสายไฟเหมาะสมกับโหลด : ตรวจสอบว่าไม่มีการใช้สายไฟที่มีหน้าตัดเล็กเกินไปสำหรับอุปกรณ์ที่กินไฟสูง เช่น แอร์ เครื่องทำน้ำอุ่น
- มีการต่อสายดินอย่างถูกต้อง : เครื่องใช้ไฟฟ้าที่มีโครงสร้างเป็นโลหะ และเต้ารับไฟฟ้าทุกจุดภายในอาคารต้องมีการต่อสายดินที่เดินลงสู่หลักดินอย่างสมบูรณ์
- เบรกเกอร์และกันดูดทำงานปกติ : ระบบต้องสามารถตัดไฟได้ทันทีเมื่อตรวจพบกระแสไฟรั่วหรือเกิดการลัดวงจร
- แยกวงจรชัดเจน : ควรมีการแยกวงจรย่อยสำหรับแสงสว่าง เต้ารับ และเครื่องใช้ไฟฟ้าที่กินไฟสูงออกจากกัน เพื่อไม่ให้โหลดรวมกระจุกตัวอยู่ที่วงจรเดียว และง่ายต่อการซ่อมบำรุง
- สภาพสายไฟและตู้ควบคุมปลอดภัย : ต้องไม่มีสายไฟที่อยู่ในสภาพชำรุด ฉนวนฉีกขาด สีเปลี่ยนเนื่องจากความร้อน และตู้คอนซูเมอร์ยูนิตต้องปิดสนิท อยู่ในสภาพที่สมบูรณ์
ข้อควรระวังด้านความปลอดภัย ขณะปฏิบัติงานติดตั้งระบบไฟฟ้า
การทำงานกับกระแสไฟฟ้ามีความเสี่ยงถึงชีวิต ผู้ปฏิบัติงานและช่างผู้ควบคุมจึงต้องปฏิบัติตามกฎความปลอดภัยอย่างเคร่งครัด
- ตัดกระแสไฟทุกครั้ง : ต้องทำการปลดเบรกเกอร์และตัดระบบไฟฟ้า บริเวณที่จะปฏิบัติงานก่อนลงมือเสมอ
- ใส่อุปกรณ์ป้องกันภัยส่วนบุคคล : ควรสวมใส่ถุงมือกันไฟฟ้าหรือถุงมือฉนวนยาง รองเท้าเซฟตี้พื้นยาง และอุปกรณ์ป้องกันอื่น ๆ ที่จำเป็น
- ใช้เครื่องมือที่ได้มาตรฐาน : เครื่องมือช่างต่าง ๆ เช่น คีม ไขควง ต้องเป็นชนิดที่มีฉนวนกันไฟฟ้าหุ้มที่ด้ามจับอย่างแน่นหนาและทนแรงดันไฟฟ้าได้ตามมาตรฐาน
- ตรวจเช็กกระแสไฟก่อนสัมผัส : แม้จะปิดเบรกเกอร์แล้ว แต่ก่อนที่จะนำมือไปสัมผัสสายไฟหรือจุดต่อต่าง ๆ ต้องใช้ไขควงวัดไฟ หรือมัลติมิเตอร์ ทดสอบเสมอว่าไม่มีกระแสไฟตกค้างอยู่ในระบบ
การติดตั้งระบบไฟฟ้าที่ถูกต้องตามมาตรฐานวิศวกรรม ถือเป็นปัจจัยสำคัญอันดับต้น ๆ ที่ช่วยให้การใช้งานไฟฟ้าภายในอาคารและโรงงานมีความปลอดภัยและมีประสิทธิภาพสูงสุด การพิถีพิถันในการเลือกบริภัณฑ์ไฟฟ้าที่ได้มาตรฐาน มอก. หรือมาตรฐาน IEC รวมถึงการเลือกใช้สายไฟให้เหมาะสมกับรูปแบบการใช้งาน จะช่วยลดความเสี่ยงจากปัญหาไฟฟ้าลัดวงจร ป้องกันอัคคีภัย และยืดอายุการใช้งานของระบบไฟฟ้าในระยะยาว
เพิ่มความปลอดภัยสูงสุดให้ระบบไฟฟ้าและโครงการก่อสร้างของคุณ ด้วยสายไฟคุณภาพจาก TETA INTERTRADE แหล่งขายส่งสายไฟที่ได้มาตรฐานอุตสาหกรรม เรามีสินค้าพร้อมตอบโจทย์ทุกระดับการใช้งาน โดยเฉพาะสายไฟ CV ที่โดดเด่นด้านความทนทานสูง เหมาะสำหรับงานฝังดินและงานติดตั้งในระดับอุตสาหกรรมทุกประเภท ติดต่อเราวันนี้ เพื่อยกระดับความปลอดภัยและประสิทธิภาพของงานติดตั้งระบบไฟฟ้าในทุกโครงการของคุณ
- LINE : https://lin.ee/NaG9WJP
- โทรศัพท์ : 02-068-9690 หรือ 086-308-3741
ข้อมูลอ้างอิง
- มาตรฐานความปลอดภัยในการทำงานเกี่ยวกับไฟฟ้า มีอะไรบ้าง. สืบค้นเมื่อ 3 มีนาคม 2569. จาก https://elecsafetrain.com/safety-standards-for-work-electricity/
- รู้จักกับระบบไฟฟ้าพื้นฐานในอาคาร มีส่วนประกอบอะไรบ้างที่ต้องรู้. สืบค้นเมื่อ 3 มีนาคม 2569. จาก https://sunnyemergencylight.com/articles/electrical-systems-in-buildings/
คำถามที่พบบ่อยเกี่ยวกับการติดตั้งระบบไฟฟ้าตามมาตรฐาน(FAQs)
Q: การติดตั้งระบบไฟฟ้าตามมาตรฐานในประเทศไทยอ้างอิงจากอะไร ?
A: อ้างอิงตามมาตรฐานวิศวกรรมสถานแห่งประเทศไทยเป็นหลัก เพื่อให้การออกแบบการเดินสายไฟ และการเลือกใช้บริภัณฑ์ไฟฟ้ามีความปลอดภัยสูงสุด ป้องกันปัญหาไฟรั่ว ไฟตก และไฟฟ้าลัดวงจรได้อย่างมีประสิทธิภาพ
Q: สายไฟ CVคืออะไร และเหมาะกับการใช้งานลักษณะไหน ?
A : สายไฟ CV คือสายไฟที่หุ้มด้วยฉนวน XLPE ซึ่งมีคุณสมบัติทนความร้อนและความชื้นได้สูงมาก จึงเหมาะสำหรับงานที่ต้องการความทนทานเป็นพิเศษ เช่น งานร้อยท่อฝังดิน งานเดินบนรางเคเบิล หรือการใช้งานในระบบไฟฟ้าของโรงงานอุตสาหกรรมขนาดใหญ่
Q: ควรตรวจสอบระบบไฟฟ้าภายในอาคารบ่อยแค่ไหน ?
A : เพื่อความปลอดภัยสูงสุด ควรให้ช่างผู้เชี่ยวชาญเข้ามาตรวจเช็กสภาพสายไฟ การทำงานของเบรกเกอร์ และบริภัณฑ์ไฟฟ้าภายในอาคาร อย่างน้อยปีละ 1 ครั้ง เพื่อค้นหาจุดเสื่อมสภาพและแก้ไขก่อนที่จะเกิดอันตราย
