Key takeaways:
วิธีเดินไฟมี 2 รูปแบบหลัก ได้แก่ แบบฝังผนังที่เน้นความสวยงาม ซ่อนสายด้วยท่อ PVC (แต่อาจซ่อมบำรุงยาก) และ แบบร้อยท่อโชว์แนวที่ใช้ท่อโลหะ แข็งแรงทนทาน และง่ายต่อการต่อเติมในอนาคต สิ่งสำคัญที่สุดคือต้องทำการต่อสายไฟภายในกล่องพักสายเท่านั้น แต่ขอแนะนำให้ใช้หัวต่อ Wire Nut แทนเทปพันสายไฟ เพื่อความปลอดภัยที่ได้มาตรฐานและอายุการใช้งานที่ยาวนานกว่า
การเลือกวิธีเดินไฟที่ถูกต้องตามมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (MEA/PEA) เป็นหัวใจสำคัญของความปลอดภัยและความสวยงามภายในที่พักอาศัย ไม่ว่าจะเป็นระบบฝังผนังที่เน้นความเรียบร้อยหรือการร้อยท่อโชว์แนวสไตล์อินดัสเทรียล ความเข้าใจเรื่องการต่อสายไฟให้ถูกหลักวิศวกรรมและการเลือกใช้วัสดุสำหรับการพันสายไฟที่ได้มาตรฐาน จะช่วยลดความเสี่ยงจากการเกิดไฟฟ้าลัดวงจรและยืดอายุการใช้งานของระบบไฟฟ้าได้อย่างยั่งยืน

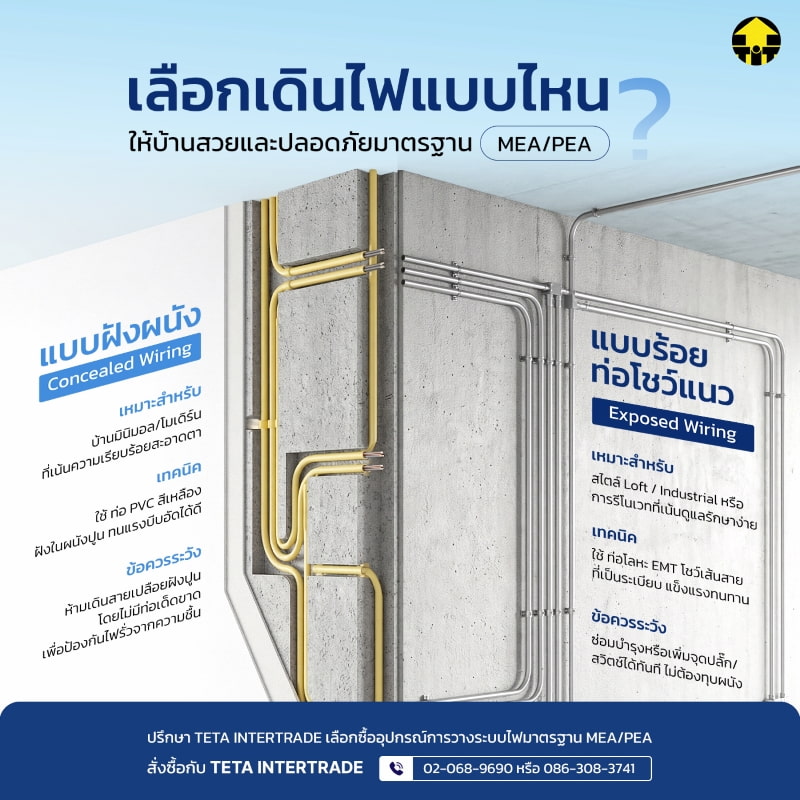

การเดินไฟแบบฝังผนัง

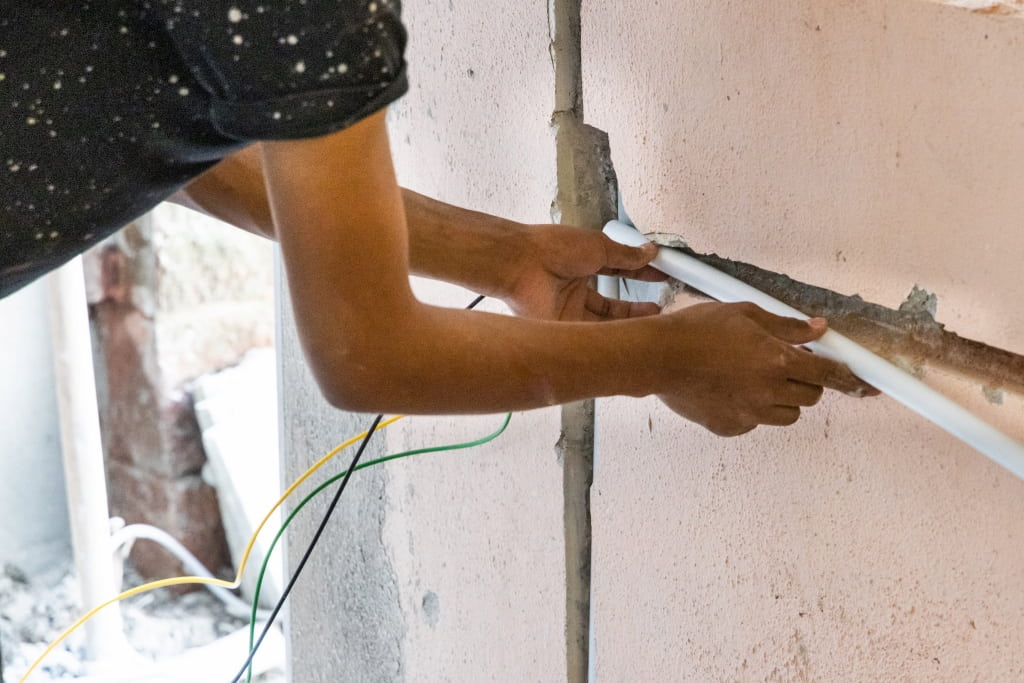

วิธีเดินไฟแบบฝังผนังเป็นรูปแบบมาตรฐานที่พบเห็นได้ทั่วไปในบ้านพักอาศัยยุคใหม่ โครงการหมู่บ้านจัดสรร รวมถึงคอนโดมิเนียม โดยหลักการคือการวางแนวท่อร้อยสายไฟฝังเข้าไปในโครงสร้างของผนังอิฐหรือคอนกรีต แล้วฉาบปูนทับเพื่อซ่อนระบบทั้งหมดไว้ภายใน
ข้อดีและความโดดเด่นด้านทัศนียภาพ
จุดเด่นที่สำคัญที่สุดของการเดินไฟแบบฝังผนังคือความเรียบร้อยและสะอาดตา เมื่อมองจากภายนอก ผนังจะเรียบเนียน ไม่มีเส้นสายของท่อร้อยสายไฟ กล่องพักสาย หรือแคลมป์รัดท่อโผล่ออกมาให้ดูเกะกะ ทำให้สถาปนิกและเจ้าของบ้านสามารถออกแบบตกแต่งภายใน ตลอดจนจัดวางเฟอร์นิเจอร์แบบ Built-in หรือติดวอลเปเปอร์ได้อย่างอิสระ ตอบโจทย์สไตล์การตกแต่งทั้งแบบมินิมอล โมเดิร์น หรือลักซ์ชัวรีได้อย่างไร้รอยต่อ
ข้อควรระวังและการเลือกชนิดท่อร้อยสาย
แม้จะมีความสวยงาม แต่การติดตั้งต้องอาศัยการวางแผนล่วงหน้าที่รัดกุมและแม่นยำ ตั้งแต่ขั้นตอนการก่อผนัง ท่อร้อยสายไฟที่นิยมและเหมาะสมที่สุดสำหรับงานฝังผนังปูนคือ ท่อ PVC สีเหลือง เนื่องจากถูกออกแบบมาให้มีความหนา ทนทานต่อแรงบีบอัดจากการเทคอนกรีตและการทรุดตัวของโครงสร้างได้ดี ส่วน ท่อ uPVC สีขาวจะมีความยืดหยุ่นสูง ดัดโค้งได้ง่ายด้วยสปริงและมีคุณสมบัติไม่ลามไฟ ซึ่งสามารถนำมาใช้งานได้เช่นกัน แต่จะนิยมใช้กับผนังเบาหรือการเดินลอยมากกว่า
สำหรับข้อควรระวังที่สำคัญที่สุดตามมาตรฐาน MEA/PEA คือ ห้ามเดินสายไฟโดยไม่มีท่อร้อยสาย หรือที่เรียกว่าการตีกิ๊บเดินสายเปลือยฝังปูนอย่างเด็ดขาด เพราะหากเกิดไฟรั่ว ความชื้นในผนังจะทำให้เกิดอันตรายถึงชีวิต และหากสายไฟชำรุดในอนาคตจะไม่สามารถดึงสายเพื่อเปลี่ยนเส้นใหม่ได้
การเดินไฟแบบร้อยท่อโชว์แนว
วิธีเดินไฟแบบร้อยท่อโชว์แนวหรือการเดินท่อลอย เป็นรูปแบบการติดตั้งที่โชว์ให้เห็นเส้นสายของระบบไฟฟ้าอย่างชัดเจน ได้รับความนิยมอย่างมากในสถาปัตยกรรมสไตล์ลอฟท์ สไตล์อินดัสเทรียล ร้านกาแฟ รวมถึงพื้นที่โรงงานอุตสาหกรรม
ข้อดีและความสะดวกในการซ่อมบำรุง
ข้อได้เปรียบที่เหนือกว่าการฝังผนังอย่างชัดเจนคือ “การบำรุงรักษา” หากเกิดปัญหาไฟฟ้าขัดข้อง หรือสายไฟชำรุด ช่างไฟฟ้าสามารถไล่สายและเปิดฝากล่องพักสาย (Junction Box) เพื่อตรวจเช็กได้ทันทีโดยไม่ต้องทุบผนัง นอกจากนี้ หากในอนาคตเจ้าของบ้านต้องการต่อเติมจุดปลั๊ก สวิตช์ หรือเพิ่มโคมไฟ ก็สามารถเดินท่อสาขาแยกออกมาจากกล่องพักสายเดิมได้อย่างรวดเร็ว ประหยัดทั้งเวลาและค่าใช้จ่ายในการซ่อมแซมสีและงานปูน
ข้อแนะนำและการเลือกชนิดท่อโลหะ (EMT/IMC)
วัสดุหลักที่นำมาใช้มักจะเป็นท่อโลหะ ซึ่งนอกจากจะให้ความรู้สึกดิบเท่และได้โชว์วัสดุแล้ว ยังมีคุณสมบัติด้านความแข็งแรงทนทานสูง ป้องกันสายไฟจากสัตว์กัดแทะและการกระแทก โดยท่อที่นิยมใช้ภายในอาคารคือ ท่อ EMT (Electrical Metallic Tubing) ซึ่งเป็นท่อโลหะชนิดบาง ดัดโค้งเข้ามุมได้สวยงาม
ส่วนในพื้นที่ที่ต้องรับแรงกระแทกสูง มีความชื้น หรืออยู่ภายนอกอาคาร จะต้องอัปเกรดไปใช้ท่อ IMC (Intermediate Metal Conduit) ซึ่งมีความหนา ทนทาน ซึ่งการติดตั้งท่อโชว์แนว จะต้องอาศัยฝีมือของช่างผู้เชี่ยวชาญในการดัดท่อ จับยึดแคลมป์ และจัดระเบียบให้ได้แนวดิ่งที่ขนานไปกับโครงสร้างอาคารอย่างประณีต
มาตรฐานการต่อสายไฟและการป้องกันจุดเชื่อมต่อ
ไม่ว่าคุณจะเลือกวิธีการเดินไฟแบบใด จุดที่มักเกิดปัญหาความร้อนสะสมและประกายไฟมากที่สุดในระบบคือ “จุดต่อสายไฟ” กฎเหล็กของมาตรฐานการติดตั้งทางไฟฟ้าคือ ห้ามมีการต่อสายไฟภายในท่อร้อยสายเด็ดขาด ซึ่งการเชื่อมต่อทั้งหมดจะต้องทำภายในกล่องพักสาย หรือกล่องสวิตช์/ปลั๊กเท่านั้น
การต่อสายไฟแบบหางเปีย (Pigtail Joint) และแบบรับแรงดึง
- การต่อสายแบบหางเปีย (Pigtail Joint) : เป็นการต่อสายไฟที่ใช้บ่อยที่สุดสำหรับการต่อสายภายในกล่องพักสายไฟ (Junction Box) เหมาะสำหรับสายไฟที่ไม่ต้องรับแรงดึง โดยช่างจะปอกฉนวน นำปลายแกนทองแดงของสายไฟตั้งแต่ 2 เส้นขึ้นไปมาบิดพันเกลียวเข้าด้วยกันให้แน่นหนา ช่วยให้กระแสไฟฟ้าไหลผ่านได้สะดวกและมีความเสถียร
- การต่อสายแบบรับแรงดึง (Western Union Splice) : มักใช้กับการเดินสายไฟในที่โล่ง อย่างเช่น สายเมนเข้าอาคาร ที่ต้องรับน้ำหนักหรือแรงดึงของตัวสายไฟเอง เพื่อป้องกันไม่ให้จุดเชื่อมต่อหลุดออกจากกันเมื่อถูกลมพัดหรือมีแรงดึงรั้ง
เทคนิคการพันสายไฟและการใช้ Wire Nut ตามมาตรฐาน MEA/PEA
หลังจากการเชื่อมต่อทองแดงเข้าด้วยกันแล้ว การป้องกันวงจรด้วยวัสดุฉนวนคือสิ่งสำคัญสูงสุด หากเลือกใช้วิธีดั้งเดิมอย่างเทปพันสายไฟ จำเป็นต้องมีการพันสายไฟที่ถูกต้อง โดยช่างจะต้องดึงเทปให้ตึงพอประมาณและพันทับซ้อนกันอย่างน้อยกึ่งหนึ่งของหน้ากว้างเทป (Half-lap) จากนั้นพันเดินหน้าและถอยหลังอย่างน้อย 2-3 รอบ เพื่อป้องกันความชื้นและรอยขีดข่วน
อย่างไรก็ตาม มาตรฐานใหม่แนะนำและสนับสนุนให้ใช้ Wire Nut หรือหัวต่อสายไฟพลาสติกหุ้มฉนวน โดยให้ขันสวมทับจุดที่พันเกลียวทองแดงไว้แทนการใช้เทปพันสายไฟ เพราะภายใน Wire Nut จะมีขดลวดสปริงที่ช่วยรัดสายไฟให้แน่นหนายิ่งขึ้น ป้องกันความชื้น ป้องกันไฟรั่ว และลดโอกาสที่ฉนวนจะเสื่อมสภาพหรือหลุดร่อนเมื่อโดนความร้อนสะสมเป็นเวลานาน
ตารางเปรียบเทียบความแตกต่างระหว่างการเดินไฟสองรูปแบบ
เพื่อให้เห็นภาพรวมที่ชัดเจนยิ่งขึ้น ตารางด้านล่างนี้คือการเปรียบเทียบคุณสมบัติในด้านต่าง ๆ ระหว่างการเดินไฟฝังผนังและการเดินไฟร้อยท่อโชว์แนว
| คุณสมบัติ | การเดินไฟแบบฝังผนัง | การเดินไฟแบบร้อยท่อโชว์แนว |
|---|---|---|
| มาตรฐานวัสดุ | ท่อ PVC สีเหลือง / ท่อ uPVC สีขาว | ท่อโลหะ EMT, IMC / ท่อ uPVC สีขาว |
| การทนแรงกระแทก | ปานกลาง (อาศัยโครงสร้างผนังปูนช่วยปกป้อง) | สูงมาก (ตัวท่อโลหะทนทานต่อการกระแทกโดยตรง) |
| การระบายความร้อน | ต่ำ (สายไฟสะสมความร้อนอยู่ภายในโครงสร้างผนัง) | ดีเยี่ยม (ท่อสัมผัสอากาศภายนอก ระบายความร้อนได้ดี) |
| การตรวจสอบและซ่อมบำรุง | ทำได้ยาก (มองไม่เห็นแนวสาย อาจต้องสกัดผนัง) | ทำได้ง่าย (เปิดฝากล่องพักสาย หรือร้อยสายใหม่ได้ทันที) |
| การต่อลงดินของท่อ | ไม่จำเป็น (ท่อ PVC เป็นฉนวนอโลหะ ไม่นำไฟฟ้า) | จำเป็น (ต้องมีการต่อสายดินพ่วงที่ระบบท่อโลหะเพื่อความปลอดภัย) |
ศูนย์รวมสายไฟและอุปกรณ์ไฟฟ้ามาตรฐาน มอก. ราคาผู้รับเหมาโดย TETA INTERTRADE
การเลือกวิธีเดินไฟและเทคนิคการต่อสายไฟที่ถูกต้องตามหลักวิศวกรรมเป็นเพียงจุดเริ่มต้นของความปลอดภัย แต่ประสิทธิภาพสูงสุดและความคุ้มค่าในระยะยาวจะเกิดขึ้นได้ก็ต่อเมื่อเลือกใช้สายไฟและอุปกรณ์ที่ได้รับมาตรฐาน มอก. อย่างเคร่งครัด เพื่อให้ระบบไฟฟ้าสามารถรองรับการใช้งานได้อย่างเต็มพิกัดและมีความทนทานต่อสภาพแวดล้อมในแต่ละรูปแบบการติดตั้ง
TETA INTERTRADE ศูนย์รวมอุปกรณ์ไฟฟ้าและจำหน่ายสายไฟราคาผู้รับเหมา พร้อมสนับสนุนงานโครงการทุกระดับด้วยผลิตภัณฑ์สายไฟคุณภาพสูง ครอบคลุมทั้งสายไฟสำหรับงานเดินท่อฝังผนังและงานร้อยท่อโชว์แนว รวมถึงระบบกราวด์และหลักดินที่ได้มาตรฐาน MEA / PEA สินค้าทุกรายการคัดสรรจากแบรนด์ชั้นนำเพื่อความมั่นใจในความปลอดภัยและประสิทธิภาพการนำกระแสไฟฟ้า เหมาะสำหรับบ้านพักอาศัย อาคารพาณิชย์ และโรงงานอุตสาหกรรมที่ต้องการบริหารต้นทุนอย่างมีประสิทธิภาพโดยไม่ลดทอนคุณภาพงานวิศวกรรม พร้อมทีมผู้เชี่ยวชาญคอยให้คำแนะนำในการเลือกสเปกสายไฟให้เหมาะสมกับประเภทโครงการ
ติดต่อ TETA INTERTRADE วันนี้ เพื่อยกระดับความปลอดภัยและประสิทธิภาพของงานติดตั้งระบบไฟฟ้าในทุกโครงการของคุณ
คำถามที่พบบ่อยเกี่ยวกับการเดินระบบไฟฟ้าและการต่อสายไฟ (FAQs)
Q : มาตรฐานการต่อสายไฟที่ปลอดภัยสำหรับการเดินไฟภายในบ้านคืออะไร ?
A : มาตรฐานการต่อสายไฟที่สำคัญที่สุดตามข้อกำหนดของ MEA/PEA คือ ห้ามมีรอยต่อของสายไฟภายในท่อร้อยสายอย่างเด็ดขาด โดยจุดเชื่อมต่อทั้งหมดต้องทำอยู่ภายในกล่องพักสาย (Junction Box) หรือกล่องสวิตช์/ปลั๊กเท่านั้น เพื่อป้องกันการเกิดความร้อนสะสมและเพื่อให้ง่ายต่อการเปิดตรวจสอบ
Q : วิธีการต่อสายไฟ 3 เส้น ภายในกล่องพักสายไฟ ควรทำอย่างไรให้ปลอดภัยที่สุด ?
A : วิธีการต่อสายไฟ 3 เส้นที่นิยมใช้กันคือการต่อแบบหางเปีย โดยช่างจะปอกฉนวนและนำปลายแกนทองแดงของสายไฟทั้ง 3 เส้นมาบิดพันเกลียวเข้าด้วยกันให้แน่นหนา จากนั้นสวมทับด้วยหัวต่อสายไฟพลาสติก (Wire Nut) เพื่อรัดสายให้แน่นและป้องกันฉนวนหลุดร่อน
Q : หากเป็นสายเมนเข้าอาคาร วิธีต่อสายไฟเส้นใหญ่ควรใช้เทคนิคการต่อแบบไหน ?
A : สำหรับการต่อสายไฟขนาดใหญ่ที่ต้องทนต่อสภาพแวดล้อมและรับแรงดึงในที่โล่ง วิธีต่อสายไฟเส้นใหญ่ที่ได้มาตรฐานคือการต่อสายแบบรับแรงดึง หรือใช้อุปกรณ์เสริมอย่างสลิฟย้ำสายไฟ เพื่อความแข็งแรงและป้องกันไม่ให้จุดเชื่อมต่อหลุดออกจากกันเมื่อมีแรงรั้ง
Q: วิธีใช้เทอร์มินอลต่อสายไฟ แตกต่างจากการใช้เทปพันสายไฟหรือ Wire Nut อย่างไร ?
A: วิธีใช้เทอร์มินอลต่อสายไฟ คือการปอกปลายสายไฟสอดเข้าไปในช่องแล้วใช้สกรูขันบีบแกนทองแดงให้แน่น ซึ่งเหมาะสำหรับการเชื่อมต่อที่ต้องการความเป็นระเบียบและจุดที่อาจต้องถอดซ่อมบำรุงบ่อย ๆ แตกต่างจาก Wire Nut หรือเทปพันสายไฟที่จะเน้นการหุ้มจุดต่อแบบถาวรและทำได้รวดเร็วกว่า
Q: การเรียงสายไฟบนเสาไฟฟ้านอกอาคาร มีผลต่อระบบไฟภายในบ้านหรือไม่ ?
A: มีผลอย่างมาก เพราะการเรียงสายไฟบนเสาต้องได้ระยะห่างและแยกประเภทสายไฟฟ้ากับสายสื่อสารตามมาตรฐานของการไฟฟ้า (MEA/PEA) อย่างเคร่งครัด เมื่อดึงสายเมนเข้ามาสู่ตัวอาคาร ไม่ว่าจะเดินระบบไฟแบบร้อยท่อโชว์แนวหรือฝังผนัง จะต้องผ่านตู้เบรกเกอร์ที่มีอุปกรณ์ป้องกันครบถ้วนและต้องมีการต่อลงดินอย่างถูกต้องเสมอ
