Key Takeaways:
ตารางเทียบขนาดสายไฟเป็นเครื่องมือสำคัญที่ช่วยให้เข้าใจความแตกต่างของขนาดสายไฟตามหน่วย Sq.mm. และ AWG ซึ่งส่งผลโดยตรงต่อความปลอดภัยและประสิทธิภาพของระบบไฟฟ้า การเลือกขนาดสายไฟให้เหมาะสมตามโหลดกระแสและระยะทางจะช่วยลดความเสี่ยงจากความร้อนสะสมและปัญหาไฟฟ้าลัดวงจร เมื่อเข้าใจการใช้ตารางเทียบขนาดสายไฟอย่างถูกต้อง จะช่วยให้เลือกสายไฟได้ตรงตามมาตรฐาน ปลอดภัย และเหมาะกับทั้งงานอาคารและงานอุตสาหกรรม
การเลือกขนาดสายไฟให้เหมาะสมเป็นปัจจัยสำคัญที่ส่งผลโดยตรงต่อความปลอดภัยและประสิทธิภาพของระบบไฟฟ้า ทั้งในบ้านพักอาศัย อาคารสำนักงาน และโรงงานอุตสาหกรรม หากเลือกขนาดสายไฟไม่เหมาะสม อาจนำไปสู่ปัญหาไฟฟ้าลัดวงจร ความร้อนสะสม ฉนวนเสื่อมสภาพ หรือแม้กระทั่งเกิดอัคคีภัยได้ การใช้ตารางเทียบขนาดสายไฟจึงเป็นเครื่องมือสำคัญที่ช่วยให้เข้าใจความแตกต่างของหน่วยวัดที่นิยมใช้ เช่น ขนาดสายไฟ AWG และขนาดสายไฟ Sq.mm. ทำให้สามารถเลือกสายไฟได้ตรงตามโหลดที่ใช้งานจริง ลดความเสี่ยง และเพิ่มความมั่นใจในทุกงานติดตั้งระบบไฟฟ้า
บทความนี้จะพาไปทำความเข้าใจตั้งแต่พื้นฐานว่าตารางเทียบขนาดสายไฟคืออะไร หน่วยวัดแต่ละแบบแตกต่างกันอย่างไร ไปจนถึงวิธีนำตาราง AWG เทียบ Sq.mm. ไปใช้งานจริงอย่างถูกต้องและปลอดภัย
ตารางเทียบขนาดสายไฟคืออะไร และทำไมถึงสำคัญ ?
ตารางเทียบขนาดสายไฟ คือข้อมูลอ้างอิงที่ใช้เปรียบเทียบขนาดสายไฟจากหน่วยวัดที่แตกต่างกัน โดยเฉพาะ AWG และ Sq.mm. ซึ่งเป็นหน่วยที่ใช้งานแพร่หลายในปัจจุบัน สำหรับตารางนี้จะช่วยให้ผู้ใช้งานสามารถเลือกสายไฟให้เหมาะสมกับระบบไฟฟ้าและอุปกรณ์ที่ใช้จริงได้อย่างถูกต้อง
เนื่องจากอุปกรณ์ไฟฟ้าและเครื่องจักรของแต่ละประเทศ จะใช้หน่วยวัดไม่เหมือนกัน หากไม่มีการเทียบหน่วยอย่างถูกต้อง อาจเลือกสายไฟที่รองรับกระแสได้ไม่เพียงพอ ส่งผลให้สายไฟร้อนเกินไป เกิดแรงดันตก หรือเพิ่มความเสี่ยงด้านความปลอดภัย
ความสำคัญของตารางเทียบขนาดสายไฟ
- ลดความผิดพลาดในการเลือกสายไฟ ช่วยป้องกันการใช้สายขนาดเล็กเกินไปจนเกิดความร้อน ฉนวนละลาย หรือไฟไหม้
- เลือกสายให้เหมาะกับเบรกเกอร์และโหลด เช่น เบรกเกอร์ 40A จำเป็นต้องใช้สายที่รองรับกระแสได้เพียงพอเพื่อลดแรงดันตก
- รองรับเครื่องจักรและอุปกรณ์นำเข้า ซึ่งมักระบุขนาดสายไฟเป็น AWG
- ช่วยให้การติดตั้งเป็นไปตามมาตรฐาน มอก. (TIS) และข้อกำหนดด้านความปลอดภัยของระบบไฟฟ้า
ทำความเข้าใจหน่วยวัดขนาดสายไฟ
ก่อนใช้งานตารางเทียบ จำเป็นต้องเข้าใจหน่วยวัดหลักของสายไฟที่ใช้กันทั่วไป ซึ่งมีรายละเอียดดังนี้
Sq.mm. (Square Millimeter หรือ Sq.mm.)
Sq.mm. หรือที่เรียกกันว่า “สแควร์มิล” คือหน่วยตารางมิลลิเมตร (mm²) ใช้วัดพื้นที่หน้าตัดของตัวนำไฟฟ้า และเป็นมาตรฐานหลักที่ใช้ในประเทศไทยตาม มอก. หลักการคือ ตัวเลขยิ่งมาก สายยิ่งใหญ่ และรองรับกระแสไฟฟ้าได้สูงขึ้น
ตัวอย่าง
- สายไฟขนาด 2.5 Sq.mm. รองรับกระแสได้ประมาณ 18-20 แอมแปร์
- สายไฟขนาด 4 Sq.mm. รองรับกระแสได้มากกว่า และเหมาะกับโหลดที่สูงขึ้น
AWG (American Wire Gauge)
ขนาดสายไฟ AWG คือ มาตรฐานจากสหรัฐอเมริกา นิยมใช้กับสายไฟในอุปกรณ์นำเข้า สายคอนโทรล และเครื่องจักร โดยมีหลักการตรงข้ามกับ Sq.mm. คือ ตัวเลขยิ่งน้อย สายยิ่งใหญ่
ตัวอย่าง
- AWG 14 มีขนาดใกล้เคียงกับ 2.5 Sq.mm.
- AWG 10 มีขนาดใหญ่กว่า AWG 14 และรองรับกระแสได้มากกว่า
หน่วยนี้พบได้บ่อยในระบบไฟฟ้าโรงงานและอุปกรณ์ที่อ้างอิงมาตรฐานอเมริกา

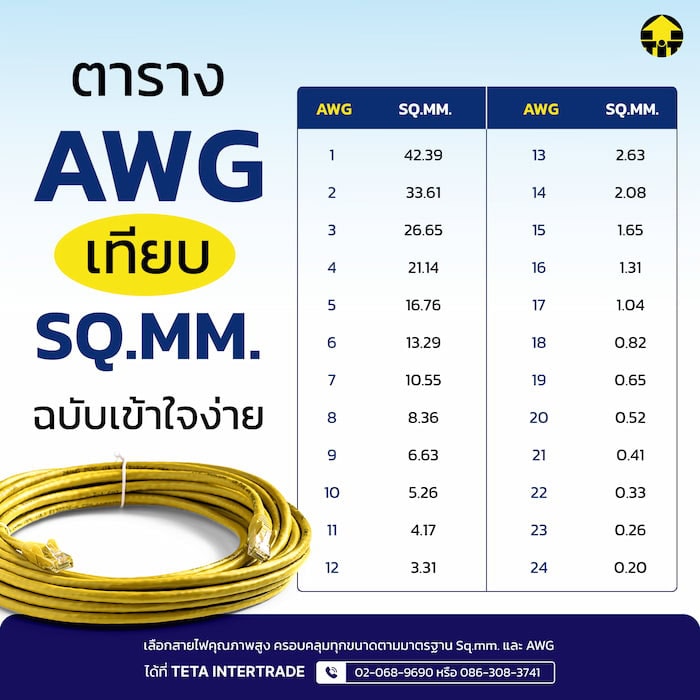

ตาราง AWG เทียบ Sq.mm. ฉบับเข้าใจง่าย
ตาราง AWG เทียบ Sq.mm. เป็นเครื่องมือสำคัญที่ช่วยแปลงขนาดสายไฟระหว่างหน่วยที่ใช้งานจริง ทำให้เลือกสายไฟได้ถูกต้อง ลดความเสี่ยงจากการใช้สายผิดขนาด และเหมาะกับทั้งงานอาคารและโรงงานอุตสาหกรรม
วิธีใช้ตารางเปรียบเทียบขนาดสายไฟให้เหมาะกับการใช้งานจริง
การอ้างอิงตารางเพียงอย่างเดียวอาจไม่เพียงพอ ควรพิจารณาปัจจัยอื่นร่วมด้วยเพื่อความปลอดภัยสูงสุด
เลือกขนาดสายไฟตามโหลดกระแสและระยะทาง
- คำนวณโหลดกระแสจริง : ใช้สูตร (วัตต์ ÷ โวลต์ = แอมแปร์) เพื่อหาค่ากระแสที่เครื่องใช้ไฟฟ้าต้องใช้
- เผื่อค่าความปลอดภัย (Safety Factor) : ควรเลือกสายไฟที่รองรับกระแสได้มากกว่าค่าที่คำนวณอย่างน้อย 20-30% เพื่อป้องกันกรณีไฟเกินหรือความร้อนสะสม
- พิจารณาระยะทาง : หากต้องเดินสายไกลเกิน 20 เมตร ควรเพิ่มขนาดสายขึ้น 1-2 ระดับ เพื่อชดเชยค่าแรงดันตกที่อาจเกิดขึ้นปลายสาย
- ประเภทของสาย : งานโรงงานที่ใช้เครื่องจักรหนักควรเลือกใช้สายทองแดงคุณภาพสูง แต่หากเป็นงานเมนไฟฟ้าเข้าอาคารระยะไกล สายไฟอะลูมิเนียม อาจเป็นทางเลือกที่ประหยัดกว่า
ข้อควรระวังเมื่อใช้ตารางเทียบขนาดสายไฟในงานติดตั้ง
- ห้ามเลือกสายไฟขนาดเล็กกว่าที่ตารางแนะนำ แม้ต้องการลดต้นทุน
- อย่าอ้างอิงเฉพาะตาราง ต้องพิจารณาสภาพแวดล้อมจริง เช่น ความร้อน ความชื้น หรือสารเคมี
- เลือกชนิดฉนวนให้เหมาะกับงาน เช่น PVC สำหรับงานทั่วไป หรือ XLPE สำหรับงานอุตสาหกรรม
- ใช้สายไฟที่ผ่านมาตรฐาน มอก. หรือมาตรฐานสากลเท่านั้น
- หากไม่มั่นใจ ควรปรึกษาช่างไฟฟ้าหรือผู้เชี่ยวชาญก่อนติดตั้ง
เลือกสายไฟที่ใช่ กับ TETA INTERTRADE
หากกำลังมองหาสายไฟคุณภาพสำหรับงานอาคารหรือโรงงาน TETA INTERTRADE พร้อมให้บริการสายไฟราคาผู้รับเหมา ทั้งสายไฟทองแดงและสายไฟอะลูมิเนียม ครอบคลุมทุกขนาดตามมาตรฐาน Sq.mm. และ AWG
พร้อมบริการเช็กสต๊อกจริง และคำแนะนำเชิงเทคนิคจากทีมผู้เชี่ยวชาญ ช่วยให้คุณเลือกขนาดสายไฟได้ตรงตามโหลด ปลอดภัย คุ้มค่า และมั่นใจในทุกงานติดตั้ง
- LINE : https://lin.ee/NaG9WJP
- โทรศัพท์ : 02-068-9690 หรือ 086-308-3741
คำถามที่พบบ่อยเกี่ยวกับตารางเทียบขนาดสายไฟ (FAQs)
Q: สามารถใช้ตารางเทียบขนาดสายไฟแทนการคำนวณโหลดไฟฟ้าได้หรือไม่ ?
A: ไม่ควร เนื่องจากตารางเทียบขนาดสายไฟเป็นเพียงเครื่องมือช่วยแปลงหน่วยและอ้างอิงขนาดสายเบื้องต้น การเลือกสายไฟที่เหมาะสมควรคำนวณโหลดกระแสจริง ระยะทางเดินสาย และสภาพแวดล้อมร่วมด้วย เพื่อความปลอดภัยของระบบไฟฟ้า
Q: หากอุปกรณ์ระบุขนาดสายเป็น AWG แต่ใช้งานในประเทศไทย ควรเลือกสายอย่างไร ?
A: ควรใช้ตาราง AWG เทียบ Sq.mm. เพื่อแปลงหน่วยให้ตรงกับสายไฟมาตรฐานที่ใช้ในประเทศไทย จากนั้นเลือกขนาดสาย Sq.mm. ที่รองรับกระแสได้เท่ากันหรือมากกว่า เพื่อหลีกเลี่ยงปัญหาสายไฟร้อนหรือรับโหลดไม่เพียงพอ
Q: ตารางเทียบขนาดสายไฟใช้ได้กับสายไฟทุกประเภทหรือไม่ ?
A: ใช้ได้ในเชิงขนาดตัวนำ แต่ยังต้องพิจารณาประเภทฉนวน วัสดุตัวนำ (ทองแดงหรืออะลูมิเนียม) และลักษณะการติดตั้ง เช่น เดินลอย เดินท่อ หรือฝังดิน ซึ่งมีผลต่อการรองรับกระแสของสายไฟ
Q: ทำไมสายไฟขนาดเท่ากัน แต่รองรับกระแสได้ไม่เท่ากัน ?
A: เนื่องจากปัจจัยอื่นนอกเหนือจากขนาดหน้าตัด เช่น คุณภาพตัวนำ อุณหภูมิแวดล้อม วิธีการติดตั้ง และมาตรฐานการผลิต ตารางเทียบขนาดสายไฟจึงควรใช้ร่วมกับข้อมูลทางเทคนิคอื่น ๆ เสมอ
Q: ควรเลือกสายไฟเผื่อจากค่าที่ตารางแนะนำหรือไม่ ?
A: ควรเผื่อเอาไว้ เนื่องจากการเลือกสายไฟขนาดใหญ่กว่าขั้นต่ำที่ตารางเทียบขนาดสายไฟแนะนำ จะช่วยลดความร้อนสะสม รองรับการใช้งานในระยะยาว และเพิ่มความปลอดภัยของระบบไฟฟ้าโดยรวม
ข้อมูลอ้างอิง :
Electrical Safety in Thailand: What Tourists & Expats Need to Know. สืบค้นเมื่อวันที่ 12 มกราคม 2569 จาก https://www.thethailandlife.com/electrical-safety-thailand
